Конструкция термопреобразователей сопротивления

Термомопреобразователи сопротивления имеют специальную арма- туру, сходную, в основном, с арматурой термопар. Так же, как и у термо- пар, в существующее номенклатуре представлено большое количество различных вариантов конструктивного исполнения термометров сопротив- ления. На рис 2.21 представлена конструкция термометра сопротивления, которая чаще всего используется для измерения температуры в трубопро-

водах и других аппаратах, находящихся под давлением.

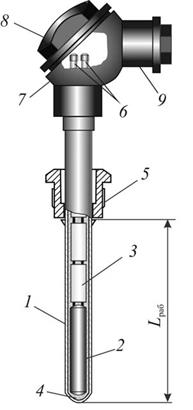

Рис. 2.21. Конструкция термопреобразо-

вателя сопротивления:

1 – защитный чехол; 2 – чувствительный элемент; 3 – изоляционные бусы; 4 – поро- шок; 5 – штуцер; 6 – розетка с клеммами; 7 – головка; 8 – крышка; 9 – штуцер под кабель

Для защиты от механических повреждений и воздействия среды, температура которой измеряется, чувствительный элемент 2 и удлиняю- щие провода, армированные изоляцией, помещаются в специальную за- щитную арматуру. Арматура состоит их защитного чехла 1, неподвижного или передвижного штуцера 5 с сальниковым уплотнением (на рисунке не показано) и головки 7, прочно присоединенной к защитному чехлу. В го- ловке, снабженной крышкой 8 и штуцером под кабель 9, помещена розетка

6 из изоляционного материала с клеммами для присоединения удлиняюще- го кабеля, соединяющего термометр сопротивления с измерительным при- бором или преобразователем. В качестве изоляции удлиняющих проводов термометра применяются одно- или двухканальные трубки или бусы 3, выполненные из фарфора или ПВХ. Свободное пространство защитного чехла заполнено порошком окиси алюминия 4 для улучшения теплопере-

дачи.

На рис. 2.22 показана конструкция чувствительного элемента плати- нового и медного термометров сопротивления. Чувствительный элемент платинового термометра сопротивления (рис. 2.22, а) представляет собой платиновую спираль 1 из тонкой проволоки, помещенную в капиллярные каналы керамического каркаса 4. К двум верхним концам этих спиралей припаяны платиновые или иридиевородиевые выводы 2, к которым прива- риваются удлиняющие проводники. Для крепления платиновых спиралей и выводов в керамическом каркасе используют глазурь или термоцемент 3. Пространство между платиновыми спиралями и стенками каналов каркаса заполнено порошком окиси алюминия, который служит изолятором и улучшает тепловой контакт между спиралями и каркасом.



Рис.2.22. Конструкция чувствительного элемента:

а – платинового ТС; б – медного ТС.

1 – платиновая спираль; 2, 7 – выводы; 3 – термоцемент; 5 – медная проволока; 6 – фторопластовая пленка; 8 - металлическая

гильза



а) б)

Чувствительный элемент медного термометра сопротивления (рис.

2.22, б) представляет собой многослойную безиндукционную обмотку 5 из медной изолированной проволоки (диаметром 0,08 мм), намотанную на цилиндрический каркас из пластмассы и герметизированную с помощью фторопластовой пленки 6 (или слоя лака). К концам обмотки припаяны медные выводы 7. Собранный чувствительный элемент помещается в ме- таллическую гильзу 8, засыпается керамическим порошком и герметизиру- ется.

Длина чувствительного элемента у платиновых термометров сопро-

тивления составляет 30 – 120 мм, у медных – 60 мм.

Термометры сопротивления бывают одинарные и двойные, т.е. с од- ним и двумя чувствительными элементами. В последнем случае в общем защитном чехле расположены два одинаковых чувствительных элемента, подключаемых к двум отдельным вторичным приборам, установленным в разных местах.
