УСТРОЙСТВО РЕЗЕРВУАРОВ ТИПА РВС НИЗКОГО ДАВЛЕНИЯ

Давление в таких резервуарах мало отличается от атмосферного, по­этому их корпус рассчитывается на гидростатическое давление.

Резервуары емкостью до 5000 м³ монтируются с конусной кровлей с ук­лоном 1:20 из рулонных заготовок корпуса и днища. Настил покрытия монти­руется и сваривается из отдельных листов непосредственно на резервуаре. Расчетные данные резервуаров с конусной кровлей следующие: допустимое давление и вакуум в газовом пространстве резервуара соответственно 200 и 25 мм вод. ст.; снеговая нагрузка - 100 кГс/м²; весовая нагрузка - 30 -35кГс/м² (см. рисунок 24).

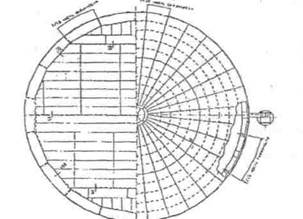

Рисунок 24. Вертикальный цилиндрический резервуар объемом 5000 м³ со щито­вой кровлей. 1 - корпус; 2 - перекрытие; 3 - центральная стойка; 4 - лестница; 5 - днище.

Резервуары объемом 10, 20, 30 и 50 тыс. м³ для хранения нефти и нефтепродуктов с плотностью до 0,9 т/м монтируют из отдельных рулонов корпуса, днища и щитов, которые образуют сферическую форму перекрытия. Щиты опираются на кольцо жесткости корпуса и центральное кольцо. Расчет­ные данные резервуаров со сферической кровлей: допустимое давление и вакуум в газовом пространстве - соответственно 200 и 40 мм вод. ст.; снеговая нагрузка -100 кГс/м²; ветровая нагрузка - 55 кГс/м² (см. рисунок 25).

Весьма ответственным элементом является фундамент под резервуар. Резервуары вместимостью до 5000 м³ (включительно) устанавливаются на искусственном основании нормального типа, состоящем из грунтовой подсып­ки, песчаной подушки и гидроизоляционного слоя.

Грунтовая подсыпка из щебенистых, гравийных и песчаных грунтов вы­полняется после срезки и удаления растительного слоя грунта и рытья кот­лована. Грунтовая подсыпка послойно (25 - 30 см) уплотняется с помощью катков. Подушку из песка устраивают толщиной 20 - 25 см с уклоном от

центра примерно 2%. Радиус подушки принимается на 0,7 м больше радиуса резервуара. Откосы подушки отсыпают с уклоном 1:1,5.

Для предохранения металла днища резервуара от коррозии грунтовы­ми водами и от конденсата поверх песчаной подушки устраивают гидро-

изолирующий слой толщиной 100 мм, состоящий из 90% супесчаного грунта и 10% вяжущего вещества (битум, мазут, каменноугольный деготь).
