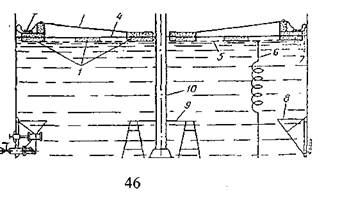

Рисунок 20. Плавающий понтон из полимерных материалов. 1 - поплавки; 2 - кольцо жесткости; 3 - верхняя мембрана; 4 - нижняя мембрана;.5 - металлическая сетка; б - вывод заземления; 7 - петлеобразный затвор; 8 - боковые опоры; 9 - центральные опоры; 10 - центральная направ­ляющая труба.

Резервуары с плавающими крышами по расходу стали на 15-20% ме­нее металлоемки, чем резервуары со стационарными крышами, причем поте­ри от испарения уменьшаются примерно на 95%. Особенно целесообразно применение этих резервуаров для сернистых нефтей и нефтепродуктов,

Рисунок 21. мягкие уплотняющие затворы для понтонов и плавающих крыш, а — петлевой; б — в виде упругой резинотканевой оболочки; в - то же, с пенополиуретановым наполнителем.

\

Рисунок 22. Устройство уплотняющего затвора жесткого типа. 1 - лист уплотняющего затвора; 2 - фартук уплотнения из ткани; 3 - подвеска листа уплотнения; 4 - стенки резервуара; 5 - качающаяся опора; б - рычаг; 7 - пружи­на; 8 - плавающая крыша

. т.к. ввиду отсутствют газового пространства коррозия от разложения сернистых соединений практически отсутствует (см. рисунок 23).

Плавающая крыша выполняется из стальных листов толщиной не менее 4 мм, с диаметром на 400 мм меньше, чем внутренний диаметр резервуара.

Плавающая крыша обычно бывает двух типов:

■ двойная понтонная, состоящая из ряда герметических отсеков, обеспечивающих непотопляемость при нарушении герметичности понтона;

■ одинарная с центральным диском из стальных листов, по переферии которого располагается кольцевой понтон, разделенный радиальными перего­родками на герметические отсеки, препятствующие потоплению крыши.

Короба крыши имеют люки: верхний - для ремонтных работ, нижний -для слива попавшего в него нефтепродукта. Отвод ливневых и талых вод обеспечивается через водоспускное устройство в систему канализации, а сток воды - уклоном крыши к водоприемному отверстию. Для исключения возможности образования повышенного давления при начале заполнения резервуара и вакуума при откачке, когда крыша находится в нижнем положе­нии на стойках, она оборудуется дыхательными клапанами. Для спуска на плавающую крышу предусмотрена внутренняя лестница, которая обеспечива­ет угол наклона ее от 5 до 50 за счет верхнего шарнира и катков в нижней части,

Рисунок 23. Резервуар с плавающей крышей. 1 —затвор; 2 — плавающая крыша; 3 - передвижная шарнирная лестни­ца; 4 —предохранительный клапан; 5 - дренажная система для отвода атмо­сферных вод; 6 - труба для отбора проб; 7 - опорные стойки; 8 - замерный люк.

перемещающихся по горизонтальным направляющим по крыше. Пла­вающая крыша оборудуется уплотняющим затвором.

Для нормальной эксплуатации резервуара с плавающей крышей необ­ходимо:

■ не реже двух раз в неделю осматривать затвор, не допуская скопле­ния пыли и грязи на мембране и козырьке;

■ не реже двух раз в месяц определять герметичность коробов, прове­ряя наличие в них продуктов через специальные люки диаметром 150 мм.

При эксплуатации резервуаров с плавающей крышей в зимнее время необходимо:

■ тщательно осматривать затворы перед началом закачки или откачки и в случае примерзания их к корпусу резервуара осторожно отрывать их с помощью деревянного клина;

■ не допускать односторонней снеговой нагрузки (излишки снега следу­ет удалять при нахождении крыши в верхнем крайнем положении).

Для повышения эффективности резервуаров с плавающими крышами и понтонами необходимо:

■ эксплуатировать резервуары с высоким коэффициентом оборачивае­мости, не используя их для длительного хранения;

м окрашивать ежегодно наружную поверхность плавающих крыш свет­лой краской с высокими лучеотражающими свойствами;

■ герметизировать кольцевые зазоры вокруг направляющих стоек;

ш держать постоянно закрытыми вентили (верхний и нижний) дренажной системы, открывая их лишь во время спуска воды с крыши.
