Горизонтально-цилиндрические резервуары (РГС).






Эти резервуары получили широкое применение для хранения нефте­продуктов в малых количествах (см. рисунки 13 и 14).

По сравнению с вертикальными резервуарами на сооружение горизонтальных резервуаров расходуется на 1 м3 объема больше металла. Преимущества горизонтальных резервуаров заключаются в возможности серийного изготовления их на заводах, в хранении нефтепродуктов под высо­ким избыточным давлением и вакуумом, в удобстве подземной установки. Объемы РГС от 3 до 200 м3 . Рабочее давление до 2,5 Мпа и вакуум до 0,09 Мпа. Днище резервуаров выполняются сферическими, плоскими или цилинд­рическими. Для высоких давлений применяются сферические днища.

Рисунок 13.Схема расположения оборудования на горизонтальном на­земном резервуаре для хранения светлых нефтепродуктов. 1 - патрубок за­мерного люка; 2 - вентиляционная труба; 3 - огневой предохранитель; 4 - ды­хательный клапан; 5 - замерный люк; 6 - управление хлопушкой; 7 - хлопушка; 8,9 - приемораздаточные патрубки; 10 - крышка люка-лаза;

Рисунок 14.Схема расположения оборудования на горизонтальном подземном резервуаре для светлых нефтепродуктов.1 - дыхательный клапан; 2 - трубопровод; 3 - раздаточный патрубок; 4 - замерный люк; 5 - крышка с ла­зом; 6 - приемный патрубок; 7 - огневой предохранитель; 8 - вентиляционная труба; 9 - патрубок замерного люка; 10 - колодец; 11 - приемный клапан.

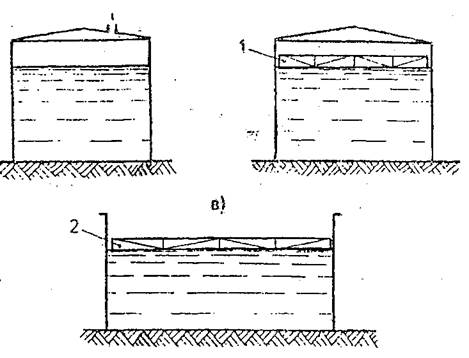

Рисунок 17. Принципиальные схемы различных типов вертикально-цилиндрических резервуаров: а - со стационарной крышей; б - с понтоном (1); в - с плавающей крышей (2)

Резервуары представляют собой сварную конструкцию из стальных лис­тов. Наиболее распространенные размеры листов: 1000x2000 и 1250x2500 мм при толщине листов б=< 4 мм, 1500x6000 и 2000x6000 мм при б> 4 мм.

Листы для резервуаров изготовляют из сталей, удовлетворяющих следующим требованиям по механическим свойствам и по химическому со­ставу:

бВр= 370-460 МПа; б*=>240 МПа; верхние пределы содержания углерода - 0,22%, серы - 0,05%, фосфора - 0,0015% и кремния - 0,15%; предельное со­держание хрома, никеля и меди не более 0,3%; ударная вязкость при темпе­ратуре -20°С не менее ЗОдж/см2. При понижении температуры ниже -20°С не­которые стали приобретают повышенную хрупкость и ударная вязкость падает ниже 30 дж/см2. Поэтому для резервуаров, эксплуатируемых при температуре ниже -20°С, следует применять специальные марганцовистые стали с вы­сокой ударной вязкостью (10Г2С).

Резервуары высокого давления предназначены для хранения нефтеи и нефтепродуктов с высоким давлением насыщенных паров. Они имеют цилиндрический корпус, сферическую кровлю и плоское днище.

Во избежание возможного поднятия переферийной части днища под действием избыточного давления нижний пояс корпуса закрепляется в грунте при помощи анкерных болтов и железобетонных плит. Крепление анкерных

болтов к стенке резервуара осуществляется посредством приваренных консолей.

Для восприятия ветровой нагрузки и вакуума корпус резервуара (верх­ние пояса) должен быть усилен кольцами жесткости (см. рисунок 18).

Рисунок 18.Вертикально-цилиндрический резервуар высокого давления.

1 - анкерные болты(36 шт. по периметру); 2 - кольца жесткости; 3 - кровля;

4 - верхнее кольцо жесткости.
