Термоэлектрические явления

Эффекты (явления)в полупроводниках

Термоэлектрические явлен ия — совокупность физических явлений, обусловленных взаимосвязью между тепловыми и электрическими процессами в металлах или полупроводниках





К термоэлектрическим

явлениям относятся:



· Эффект Томсона

· Эффект Пельтье

· Эффект Зеебека





Гальваномагнитные явления — совокупность физических явлений, обусловленных взаимосвязью между магнитными и электрическими процессами в металлах и полупроводниках



К гальваномагнитным – эффект Холла



Термоэлектрические явления

Эффект Томсона открыт В. Томсоном в 1856г :

если в проводнике (полупроводнике) с током существует перепад температур, то дополнительно к теплоте, выделяемой в соответствии с законом Джоуля — Ленца, в объёме проводника (полупроводника) будет выделяться или поглощаться дополнительная теплота Томсона.



Количество теплоты Томсона пропорционально силе тока, времени и перепаду температур, зависит от направления тока.

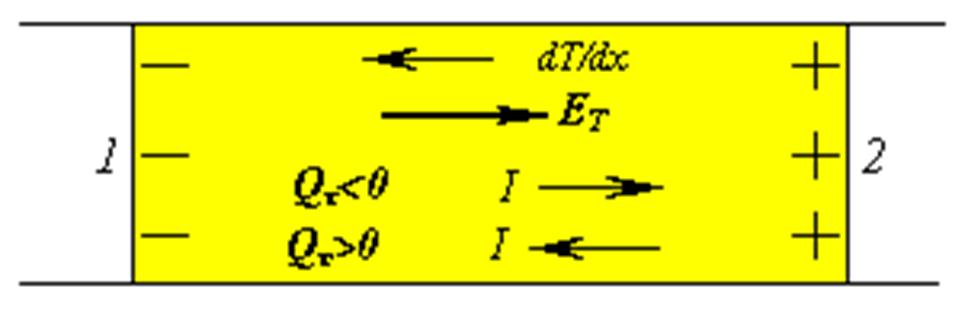

Выделение и поглощение тепла Томсона в электронном полупроводнике

Выделение и поглощение тепла Томсона в дырочном полупроводнике



Таким образом, вещество нагревается, когда поля E и E ' противоположно направлены, и охлаждается, когда их направления совпадают.

В общем случае, количество тепла, выделяемое в объёме dV, определяется соотношением:

dQ^T ,

где τ — коэффициент Томсона

Эффект Томсона, как и другие термоэлектрические явления, имеет феноменологический характер.

Эффект Томсона не имеет технического применения, однако его необходимо учитывать в точных расчетах термоэлектрических устройств.





Эффект Пельтье — процесс выделения или поглощения тепла при прохождении электрического тока через контакт двух разнородных проводников (полупроводников). Величина выделяемого тепла и его знак зависят от вида контактирующих веществ, силы тока и времени прохождения тока, то есть количество выделяемого тепла пропорционально количеству прошедшего через контакт заряда:

dQ ₁₂ = P ₁₂ Idt = − dQ ₂₁

Выделение тепла Пельтье на контакте полупроводников р и n - типа



Поглощение тепла Пельтье на контакте полупроводников р и n – типа

,

где R - сопротивление участка термоэлектрода длины l, на котором происходит выделение тепла;

ρ- удельное электросопротивление



Коэффициент Пельтье, определяющий количество тепла Пельтье, выделяющегося на контакте, зависит от природы контактирующих веществ и температуры контакта.

Эффект Пельтье, как и другие термоэлектрические явления имеет феноменологический характер.



Эффект Пельтье в полупроводниках используется для термоэлектрического охлаждения и подогрева, что находит практическое применение при термостатировании и в холодильных устройствах.





Эффект Зеебека — явление возникновения ЭДС в электрической цепи, состоящей из последовательно соединённых разнородных проводников, контакты между которыми находятся при различных температурах



Возникновение эффекта Зеебека вызвано несколькими составляющими:

· различной зависимостью средней энергии электронов от температуры в различных веществах (объемная эдс);

· различной зависимостью от температуры контактной разности потенциалов (контактная эдс).

,

Где F-энергия Ферми, q_е- заряд электрона
