Масштаб карты

Масштаб карты – одна из важнейших ее характеристик. Он определяет степень уменьшения линий на карте относительно горизонтальных проложений соответствующих им линий на мест­ности.

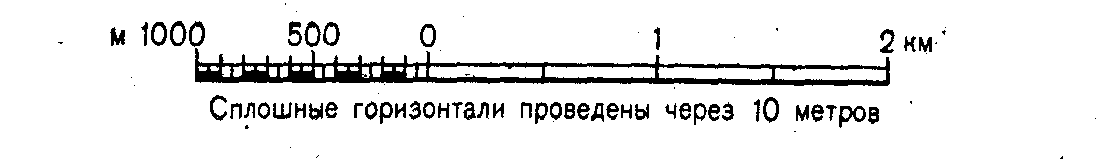

Масштаб указан на каждом листе карты под южной (нижней) стороной рамки в числовом (численный масштаб) и графическом (Линейный масштаб) виде (рис. 11).

Численный масштаб в общем виде, т. е. безотносительно к какой-либо определенной системе линейных мер, обозначается на картах в виде отношения 1: М, где М - число, указывающее, во сколько раз уменьшены длины линий на местности при изобра­жении их на карте. Так, масштаб 1:50000 означает, что любой единице длины на карте соответствует 50 000 таких же единиц на местности.

Для практического использования при измерениях по карте численный масштаб, кроме того, представляют именованным чис­лом, указывая непосредственно величину масштаба, т. е. расстояние на местности, соответствующее 1 см карты. Так, для 1: 50 000 карты величина масштаба равна 500 м.

Отсюда следует, что длина линии на местности равна произве­дению величины масштаба на длину отрезка (k), измеренную на карте в сантиметрах. Например, отрезку 3,95 см на карте масш­таба 1:100000 соответствует на местности расстояние d =1 км Х 3,95 = 3,95 км.

Очевидно, что такому же отрезку k, измеренному по карте какого-либо другого масштаба, на местности будет соответство­вать расстояние во столько раз больше или меньше указанного, во сколько раз величина масштаба этой карты больше или меньше величины масштаба карты 1:100000.

На таком простом соотношении основывается правило устного счета расстояний по величине отрезков, измеренных на топографи­ческих картах различных масштабов (табл. 4).

1: 50 000

в 1 сантиметре 500 метров

Таблица 4

Линейный масштаб представляет собой график, пред­назначенный для непосредственного отсчета по нему расстояний (в километрах, метрах), измеряемых или откладываемых на карте. Однако в полевых условиях, когда работать приходится на сложенной карте, им пользуются сравнительно редко, а отрезки на карте измеряют с помощью миллиметровой (масштабной) ли­нейки.
