Переход от дирекционного угла к магнитному азимуту и обратно




Переход от дирекционного угла к магнитному азимуту и об­ратно выполняют тогда, когда на местности необходимо с по­мощью компаса (буссоли) найти направление, дирекционный угол которого измерен по карте, или наоборот, когда на карту необхо­димо нанести направление, магнитный азимут которого измерен на местности с помощью компаса.

Магнитное склонение сближение меридианов.

Склонение на 1972г. восточное 100 15 (1-71). Среднее сближение

меридиана западное 20 10 (0-36). При при кладовании Буссоли

(компаса) к вертикальным линиям координатной сетки среднее

отклонение магнитной стрелки восточное 120 25 (2-07). Годовое

изменение склонения восточное 00 04 (0-01). Поправка в

дирекционный угол при переходе к магнитному азимуту минус (2-07).

Примечание. В скобках показаны деления угломера (одно деление

угломера =-3,6)

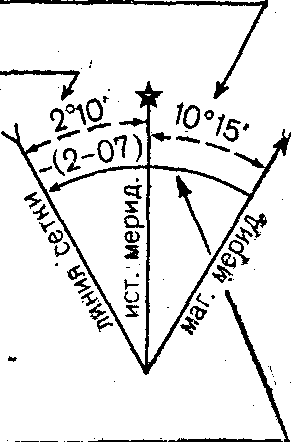

Рис. 31. Схема магнитного склонения, сближения меридианов и поправки направления



Для решения этой задачи необходимо знать величину отклоне­ния магнитного меридиана данной точки от вертикальной километ­ровой линии. Эту величину называют поправкой направле­ния (П),




Рис. 32. Определение поправки для перехода от дирекционного угла (а) к магнитному ази­муту (А м) и обратно.

Поправка направления а составляющие ее углы - сближение меридианов и магнитное склонение - указываются на карте под южной стороной рамки в виде схемы, имеющей вид, показанный на рис. 31.

Сближение меридианов (т) - угол между истинным меридианом точки и вертикальной километровой линией зависит, от удаления этой точки от осевого меридиана зоны и может иметь значение от 0 до ±3°. На схеме показывают среднее для данного листа карты сближение меридианов.

Магнитное склонение (б) - угол между истинным и магнитным меридианами - указан на схеме на год съемки (об­новления) карты. В тексте, помещаемом рядом со схемой, приво­дятся сведения о направлении и величине годового изменения магнитного склонения.

Чтобы избежать ошибок в определении величины и знака по­правки направления, рекомендуется следующий прием. Из вер­шины углов на схеме (рис. 32) провести произвольное направле­ние ОМ и обозначить дужками дирекционный угол а и магнитный азимут А м этого направления. Тогда сразу будет видно, каковы величина и знак поправки направления.,

Если, например, а=97012= 16-20, то А м ==97°12—(2°10/+' +10°15)=84°47, или, в делениях угломера, А м =16-20—2-17= 14-13.

При более точных расчетах, например при подготовке данных для стрельбы, поправку направления определяют с учетом годо­вого изменения магнитного склонения.

КОНТРОЛЬНЫЕ ВОПРОСЫ И ПРИМЕРЫ.

18. Что называется величиной масштаба карты? Какова величина масштаба карт 1 : 200 090, 1 : 500 000, 1 : 1 000 000? .

19. На карте масштаба 1: 100 000 отрезок прямой равен 6,24 см. Каково соответствующее ему расстояние на местности? Чему равно расстояние на. мест­ности, соответствующее такому же отрезку, измеренному по карте, масштаб которой: 1) мельче 1 :100000 в 2 раза, 2) крупнее в 4 раза, 3) мельче в 5 раз?

20. При измерении курвиметром длины маршрута по карте масштаба

1:200 000 в прямом и обратном направлениях прочитали отсчеты 112 и 113 см. Чему равна длина маршрута на местности, если половила его проходит в го­рах, а другая половина в холмистом районе?

21. Назовите географические, координаты пунктов, расположенных:

а) на пересечении Гринвичского меридиана с экватором;

б) на северном полюсе;

в) на пересечении Гринвичского .меридиана с параллелью 50° (северной широты).

22. Определите по карте (приложение V-1) географические, координаты ме­теорологической станции, расположенной восточнее Тугарино (4667).

23. Укажите на карте (приложение - V 2) точку, широта которой 45°31'36", долгота 42°02 00".

24. В каких координатных зонах находятся пункты с координатами;

а) ха =8695032 м; уа =5448650 м;

б) хв =5764000 м; ув =18672300 м.

25. На каком расстоянии к востоку или западу от осевого меридиана коор­динатной зоны наводятся точки с координатами:

а) ха =5488 км; уа =5499 км;

•б) хв =6130 км; ув =5610 км.

26. Определите по карте (приложение V-2) прямоугольные координаты са­рая (4868).

27. Найдите на карте (приложение V-2) точку, имеющую координаты:

х=49800 м; у=66400 м.

28. Что означают цифры 46 и 72, подписанные на карте (приложение У-3) в углу квадрата 4672? С какой целью эти цифры печатаются на карте?

29. Определите по карте (приложение V--2) дирекционный угол направления:

геодезический пункт 158,9 (4670), мост (4967).

30. Нанесите на карту (приложение V-1) цель, засеченную иод А м=258000' с наблюдательного пункта на высоте 149,2 (4768) и под А м =З180ЗО'. С пере­крестка дорог у отметки 123,4 (4666). Поправку направления вычислите по схеме, приведенной на рис.31

31.Определите по карте (приложение V -3) с помощью хордоугломера дирекционный угол направления с выс. 169,0 (4470) на мост (4268), а с помощью поперечного масштаба - расстояние между этими точками.
