Правила вычерчивания боевых графических документов






Для составления графических документов необходимо уметь хорошо вычерчивать условные знаки, четко делать подписи и оцифровки, соблюдая правила простейшего топографического чер­чения.

Качество черчения во многом зависит от выбора и заточки ка­рандаша. Лучше всего применять карандаш средней твердости; затачивать его следует возможно тщательнее.

Резинка должна быть мягкой, не оставляющей следов на бу­маге при стирании. Загрязненный или затвердевший слой резинки надо срезать. Стирать резинкой следует в одном направлении, не нажимая сильно на бумагу. Вообще же надо стремиться к тому, чтобы при черчении не приходилось ничего стирать.

Чтобы не загрязнять чертеж, каждое построение в карандаше намечается вначале, тонкими, едва, заметными линиями, которые после проверки их правильности утолщают и наносят оконча­тельно.

При вычерчивании длинных кривых линий не следует прово­дить их сразу непрерывным движением карандаша. Нужно сна­чала наметить положение такой линии, а затем наносить ее ко­роткими штрихами, накладывая их последовательно один на дру­гой. Штрихи удобнее проводить сверху вниз, «на себя», для чего бумагу каждый раз. поворачивают в нужном направлении. Необ­ходимо добиваться, чтобы линия получалась плавной, одинаковой толщины, без узлов.

Для проведения параллельных кривых линий полезно использо­вать полоску бумаги с нанесенными по краю ее двумя штрихами. Промежуток между штрихами должен быть равен расстоянию между вычерченными линиями. Прикладывая такую мерку после­довательно в разных местах к первой из прочерченных линий, легко наметить, а затем провести вторую линию.

Для большей наглядности некоторые условные знаки при вы­черчивании оттеняют утолщением линий с тех сторон, которые должны быть в тени. Источник света при этом всегда предпола­гается в верхнем левом углу чертежа. Поэтому все предметы, выступающие над поверхностью земли(например, кварталы населен­ных пунктов), будут иметь утолщенные нижние и правые стороны, а предметы, вдающиеся в земную поверхность (озера, пруды, реки),—наоборот, верхние и левые стороны (рис. 122).

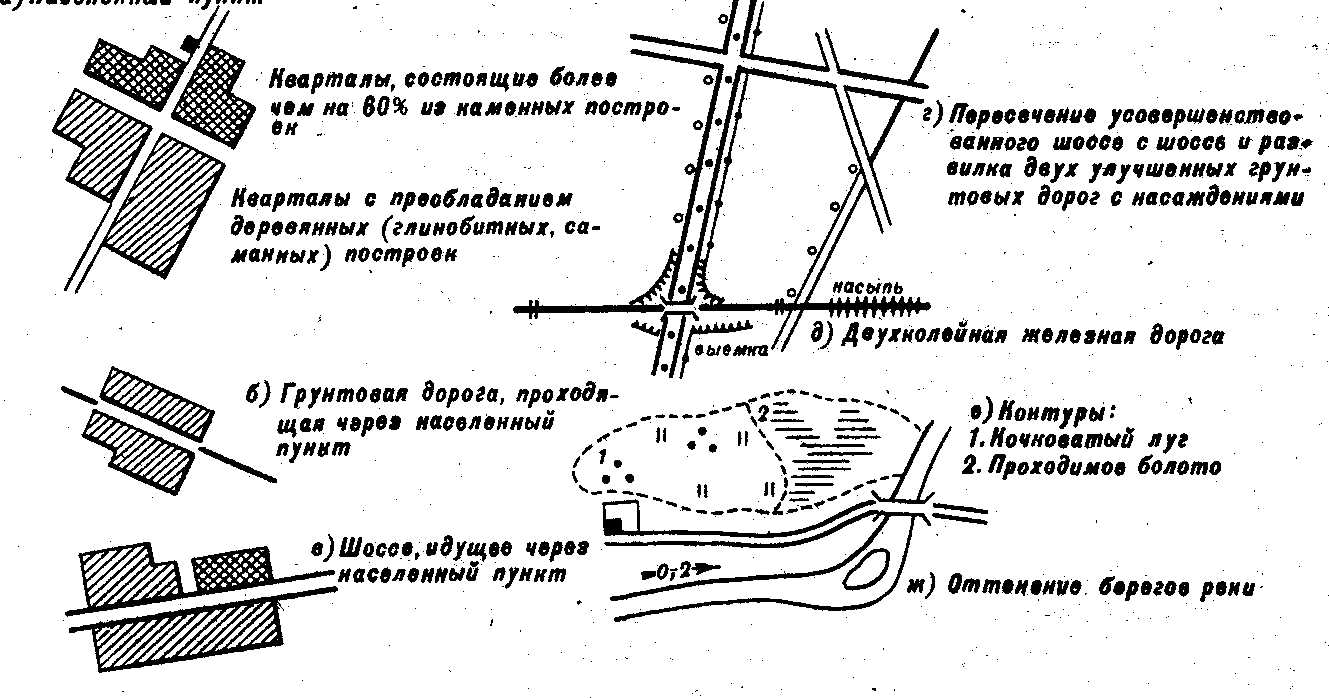

Рис. 122. Условные знаки населенных пунктов (а), дорог (б, в, г, д),

кон­туров (е) и рек (ж) для простейших чертежей местности



Внемасштабные условные знаки местных предметов следует вычерчивать примерно в 1,5—2 раза крупнее, чем на карте масштаба 1: 50 000.

Опушки леса вычерчивают различной величины полу­овалами, соединенными.между, собой небольшими дужками (рис. 123). При изображении сплошного леса должна получаться при этом замкнутая линия, отображающая общий контур леса с наиболее характерными его изгибами. Внутри контура, как и на картах, ставят в необходимых случаях соответствующие пояснительные знаки и подписи (порода, густота леса, размеры деревьев).

Кустарники изображают овалами с точками. Овалы рас­полагают произвольно, но их длинные оси должны быть парал­лельны верхнему обрезу листа бумаги. При. изображении сплошного кустарника овалы располагаются чаще, а между смеж­ными овалами ставят точки.

В населенных пунктах (рис. 122, а) изображается лишь контур кварталов. Кварталы заштриховывают в произвольном, но едином для всего чертежа направлении.

Грунтовые дороги, вычерчиваемые в одну линию, дово­дят лишь до улиц населенного пункта (рис. 122,6). Дороги, вы­черчиваемые в две линии (автострады, шоссе и др.), а также же­лезные дороги должны сохранять свой знак на всем своем протяжении (рис. 122, в).



Рис. 123. Условные знаки лесов и кустарников для простейших чертежей мест­ности



Дороги, вычерчиваемые в две линии, не должны пересекаться другими условными знаками, например кон­туром леса (рис. 123). Изображение перекрестков дорог показано на рис. 122, г.

Железные дороги изображаются утолщенной черной ли­нией с поперечными одинарными, двойными или тройными штри­хами, показывающими колейность дороги (рис. 122,д).

Такие условные знаки, как указатели дорог, отдельно стоящие деревья, фабричные трубы и т. п., а также знаки различных план­таций, луга, горелого и вырубленного леса вычерчивают так, чтобы вертикальная ось их знака располагалась перпендикулярно к верх­нему обрезу листа бумаги.

Береговые лини и рек и каналов не должны пере­секать условных знаков мостов, плотин, шлюзов и других подоб­ных сооружений.

Границы угодий (плантаций, лугов, сплошных кустарников и т.п.) изображают точечным пунктиром (как на картах) или короткими и тонкими штрихами, как это показано на рис. 122, е.

При изображении границ угодий, а также дорог и рек следует обобщать мелкие изгибы, обязательно оставляя лишь те, которые имеют значение ориентиров.



СХЕМА КАРТОЧЕК ЛЕГЕНДА

А Б В Г Д Е Ж З И К Л М Н О П Р С Т У Ф Х Ц Ч

Ш Щ Ъ Ы Ь Э Ю Я 1 2 3 4 5 6 7 8 9 0 №

а б в г д е ж з и к л м н о п р с т у ф х ц ч ш щ ъ ы ь э ю я

Командир взвода лейтенант Громов

Рис. 124. Образцы шрифтов для подписей на графических документах



Штриховка болот должна быть параллельной верхнему обрезу листа бумаги, а штриховка солончаков - перпендикуляр­ной к нему.

Собственные названия, пояснительные под­писи и оцифровки располагают параллельно верхнему об­резу листа; исключение составляют подписи названий рек, кана­лов, урочищ, которые располагают параллельно оси этих местных предметов. Образцы шрифтов для подписей показаны на рис. 124. Для подписей удобно применять трафареты.

Верх документа должен быть обращен в сторону противника; стрелку север—юг чертят на полях схемы (карточки), а линии координатной сетки—по всему документу или частично в двух его противоположных углах.
