Обратный анализ - определение поздних сроков завершения операций

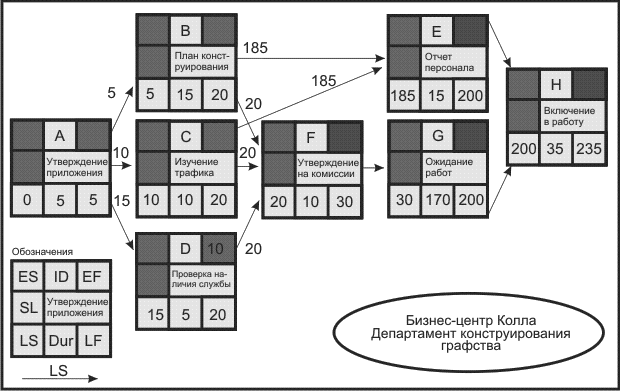

Обратный анализ начинается с самой последней операции сетевого графика. Каждый раз, выполняя шаг назад к началу сетевого графика, необходимо вычитать время рассматриваемой операции из общей продолжительности проекта в целом, с тем, чтобы определить сроки ее самого позднего возможного начала (LS) и окончания (LF) выполнения. За исходную временную точку при выполнении обратного анализа выбирается время позднего окончания самой последней операции проекта. В этой операции данное время совпадает с временем раннего окончания ее выполнения (EF) (или в случае нескольких завершающих операций, операции с самым большим (EF)). В некоторых случаях имеются установленные крайние сроки продолжительности проекта, тогда будут использоваться именно эти сроки. Предположим, что мы можем принять EF предполагаемого окончания проекта (ТЕ) равным 235 рабочим дням. LF для операции Н становится 235 рабочих дней (EF ~ LF) (см. рис. 2.7).
Обратный анализ похож на прямой. Выполняя его, следует помнить три вещи: 1. Вы вычитаете время операции на каждом шаге, начиная с последней операции проекта (LF - Dur = LS). 2. Вы переносите LS на предшествующую операцию и приравниваете ей LF к ней, если 3. Предшествующая операция не является операцией дробления; в противном случае вы выбираете наименьший LS из всех операций, которым данная операция дает начало, и приравниваете к этому значению ее LF. Давайте применим эти правила к нашему примеру с бизнес-центром Колла. Начинаем с операции Н (включение в работу) и ее LF в 235 рабочих дней, LS для операции Н оказывается равным 200 рабочих дней (LF - Dur = LS или 235 - 35 = 200). LS для операции Н становится LF для операций Е и G. LS для операций Е и G становится соответственно 185 (200 - 15 = 185) и 30 рабочих дней (200 - 170 = 30). LS для операции G становится LF для операции F, и ее LS становится 20. Здесь мы видим, что операции В и C являются операциями дробления, которые связаны с операциями Е и F. Поздний финиш для операции В контролируется LS операций Е и F. LS для операции Е - 185 дней и для операции F - 20 дней. Идите по стрелке назад от операций Е и F к операции В. Отметим, что время LS для операций Е и F помещено в правый блок, и вы можете выбрать наименьшее время - 20 дней. Заключительная операция В может быть завершена за 20 дней; в противном случае выполнение операции F задержится, задержится и выполнение проекта. LF для операции C идентично операции В, поскольку она также определяет LS операций Е и F. Операция D просто получает свое позднее окончание (LF) от операции F. Вычислив LS (LF - Dur = LS) для операций В, C, D, мы можем определить LF для операции А, которая является операцией дробления. Окончание операции А определяется операцией В, которая является наименьшим LS для операций В, С и D. Так как LS для операции В составляет период времени 5, LF для операции А - 5, и ее LS - период времени - 0. Обратный анализ завершен, и сроки последней операции известны.
|
