Диаграмма Рамзина








для умеренных температур





для высоких температур

для низких температур



41. T – S диаграмма для аммиака Пересчет в СИ: 1 ат = 9,81∙103 н/м2; 1 ккал/кг = 4,19 кДж/кг





42. T – S диаграмма для двуокиси углерода. Пересчет в СИ: 1 ат = 9,81∙103 н/м2; 1 ккал/кг = 4,19 кДж/кг





43. T – S диаграмма для воздуха.
Пересчет в СИ: 1 ат = 9,81∙103 н/м2; 1 ккал/кг = 4,19 кДж/кг







44. i – S диаграмма для водяного пара.
Пересчет в СИ: 1 ккал/кг = 4,19 кДж/кг; 1 кгс/см2 = 9,81∙105 Па

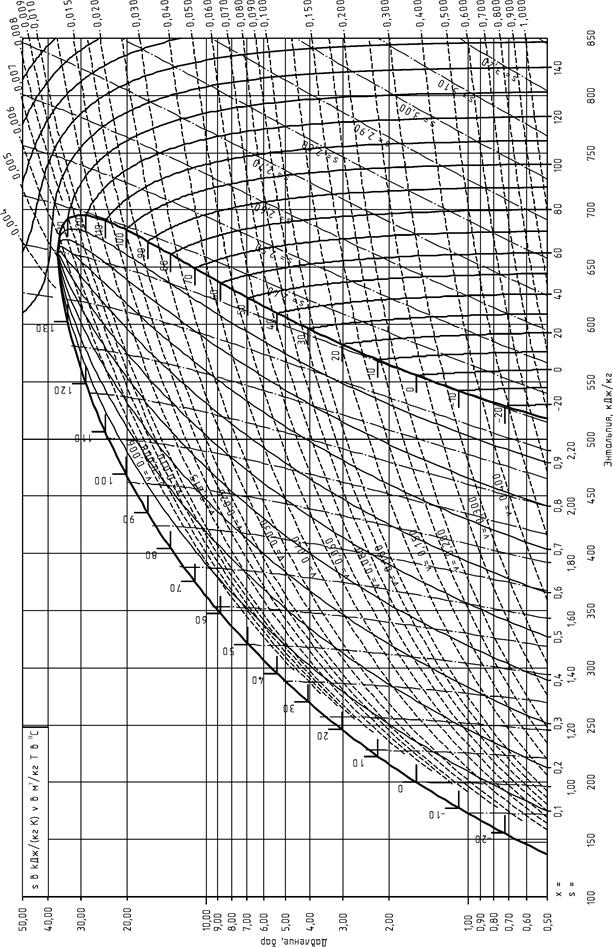

45. iP диаграмма для фреон-12



46. iP диаграмма для фреон-22



47. iP диаграмма для бутана (CH3CH2CH2CH3)



48. iP диаграмма для изобутана (CH(CH3)3)



49. iP диаграмма для аммиака (NH3)



50. iP диаграмма для диоксида углерода (СО2)





51. iP диаграмма для воды (Н2О)

Таблица 58 – Физические свойства сухого воздуха (давление 1,013×105 Па)



t, °С ρ, кг/м3 Ср, кДж/(кг×К) λ×102, Вт/(м×К) μ×103, Па×с ν×1062 Рr
–50 1,584 1,013 2,04 14,6 9,23 0,728
–40 1,515 1,013 2,12 15,2 10,04 0,728
–30 1,453 1,013 2,2 15,7 10,8 0,723
–20 1,395 1,009 2,28 16,2 11,79 0,716
–10 1,342 1,009 2,36 16,7 12,43 0,712
1,293 1,005 2,44 17,2 13,28 0,707
1,247 1,005 2,51 17,6 14,16 0,705
1,205 1,005 2,59 18,1 15,06 0,703
1,165 1,005 2,67 18,6 16,0 0,701
1,128 1,005 2,76 19,1 16,96 0,699
1,093 1,005 2,83 19,6 17,95 0,698
1,060 1,005 2,90 20,1 18,97 0,696
1,029 1,009 2,96 20,6 20,02 0,694
1,000 1,009 3,05 21,1 21,09 0,692
0,972 1,009 3,13 21,50 22,1 0,69
0,946 1,009 3,21 21,9 23,0 0,688
0,898 1,009 3,34 22,8 25,45 0,686
0,854 1,013 3,49 23,70 27,8 0,684
0,815 1,017 3,64 24,5 30,09 0,682
0,779 1,022 3,78 25,3 32,49 0,681
0,746 1,026 3,93 26,0 34,85 0,68
0,674 1,038 4,27 27,4 40,61 0,677
0,615 1,047 4,6 29,7 48,33 0,674
0,566 1,059 4,91 31,4 55,46 0,676
0,524 1,068 5,21 33,0 63,09 0,678
0,456 1,093 5,74 36,2 79,38 0,687
0,404 1,114 6,22 39,1 96,89 0,699
0,362 1,135 6,71 41,8 115,4 0,706
0,329 1,156 7,18 44,3 134,8 0,713
0,301 1,172 7,63 46,7 155,10 0,717
0,277 1,185 8,07 49,0 177,1 0,719
0,257 1,197 8,5 51,2 199,3 0,722
0,239 1,210 9,15 53,5 233,7 0,724



Список литературы

1. Романков П.Г., Курочкина М.И. Гидромеханические процессы химической технологии. – 3-е изд., перераб. и доп. – Л.: Химия, 1982.

2. Мазуренко Е.А. Справочник по экстракции. – М.: Техника, 1972. – 448 с.

3. Плановский А.Н. , Ромин В.М. Коган С.З. Процессы и аппараты химической технологии. – М: Химия, 1968. – 848 с.

4. Павлов К.Ф., Романков П.Г., Носков А.А. Примеры и задачи по курсу процессов и аппаратов химической технологии.– 10-е изд., перераб. и доп. – Л.: Химия, 1987. – 576 с.












А

Атмосферное давление, 32

Атомные массы, 6

Б

Бинарные смеси

кривые равновесия, 67

равновесные составы жидкости, 63, 64

равновесные составы пара, 63, 64

В

Влажный воздух

диаграмма Рамзина (параметры состояний), 78

Высота всасывания, 32

Вязкость

атомные константы, 12

вода. См. Динамический коэффициент

водных растворов. См. Динамический коэффициент

газов, 18, 20

глицерин. См. Динамический коэффициент

жидкостей. См. Динамический коэффициент

жидкостей, 15

Д

Давление

насыщенного водяного пара, 61

насыщенного пара гексана, 66

насыщенного пара жидкости, 67

насыщенного параравновесные составы пара, 65

органические жидкости, 12

Диаграмма

i–S для водяного пара, 84

i–Р для аммиака, 89

i–Р для бутана, 87

i–Р для воды, 91

i–Р для диоксида углерода, 90

i–Р для изобутана, 88

i–Р для фреон12, 85

i–Р для фреон22, 86

Т–S для аммиака, 81

Т–S для воздуха, 83

Т–S для двуокиси углерода, 82

Диаграмма линейная

по гексану, 54

температура кипения, 49

Динамический коэффициент вязкости

водные растворы, 13

воды, 11

глицерин, 11

жидкостей, 17

К

Коэффициент

вынужденная конвекция, 46

Генри, 62

диффузии газов в воде, 62

диффузии газов в воздухе, 61

объемного расширения водных растворов, 45

объемного расширения жидкостей, 45

поверхностного натяжения водных растворов, 22

поверхностного натяжения жидкостей, 22, 23

поправочный в кожухотрубчатых теплообменниках, 51

при конденсации, 50

расхода, 31

свободная конвекция, 47, 48

теплопроводности водных рвстворов, 40

теплопроводности газов, 40

теплопроводности дымовых газов, 43

теплопроводности жидкостей, 40, 41, 43

теплопроводности твердых материалов, 39

трения, 26, 27, 28

трения при ламинарном режиме, 30

Критерии

Gr×Pr для воды, 49

Критерий

Прандля для жидкостей, 44

Кэффициент

местных сопротивлений, 29

М

Местные сопротивления

коэффициент, 29

Мешалки

константы, 32

критерий мощности, 35

Молекулярная масса газов, 14

Н

Насадки

скрубберные, 31

хордовые, 31

Насыщенные пары

аммиака, 57

водяного пара, 58

давление насыщеного пара, 65

жидкостей, 67

насыщенного водяного пара, 59

хладона–12, 56

П

Плотность

водных растворов, 10

жидкостей, 9, 10

органические жидкости, 12

органических жидкостей, 7

твердых материалов, 9

Поверхностное натяжение

водных растворов, 19, 22

воды на границе с органическими жидкостями, 25

жидкостей, 19, 22

Р

Растворимость

органических растворителей в воде, 68

солей в воде, 66

Расход

газа, 24

жидкостей, 24

коэффициент, 31

Режимы движения

в змеевиках, 28

С

Свойства

насыщеного водяного пара. См. Насыщеные пары

Скорость

осаждения Ly=f(Ar), Ly=f(Re), 32, 34

Т

Температура

критическая. См. Молекулярная масса газов

Температура кипения

бинарной смеси, 63

водных растворов, 52, 53, 55

гексана, 54

жидкостей, 51

насыщенного пара, 65

органические жидкости, 12

по воде, 49

Тепловая проводимость

загрязнений, 46

Теплоемкость удельная

водных растворов (NaCl, CaCl), 55

газов, 36, 38

жидкостей, 36, 37

твердых материалов, 36

Теплоепроводность

коффициент водных растворов, 40

коффициент газов, 40

коффициент дымовых газов, 43

коффициент жидкостей, 40, 41, 43, 44

коффициент твердых материалов, 39

Теплоотдача

вынужденная конвекция, 46

при конденисации, 50

свободная конвекция, 47, 48

Теплота парообразования

удельная, 54

удельная гексана, 54

Теплота удельная

адсорбци, 76

растворения, 76

Трение

коэффициент, 26, 27, 28, 30

Ф

Физические свойства

водных растворов (NaCl), 56

водных растворов CaCl при низких температурах, 57

воды, 6

воздуха сухого, 92

газов, 7

насыщенного пара, 56

насыщеного пара аммиака, 57

органические жидкости, 12

Ш

Шероховатость

стенок труб, 25

Э

Экстракция

степень извлечения, 68
