ШАХТНЫЕ ЛЕНТОЧНЫЕ КОНВЕЙЕРЫ

Ленточный конвейер-уголь транспортируется из подготовительных и очистных забоев, по наклонным выработкам (бремсберговым уклонам),в сторону околоствольного двора.

Транспортирование ленточными конвейерами обеспечивает большую производительность простую конструкцию. При этом уголь не измельчается.

Принцип действия:

Лента с лежащим на ней грузом, перемещается по стационарным роликоопорам, одновременно является грузонесущим и тяговым органом. Относительно ленты груз неподвижен, но при проходе по верхним роликоопорам встряхивается.

Загрузка ленточных конвейеров возможна по всей длине конвейерного става, но в местах загрузки требуется устанавливать специальные загрузочные устройства, которые препятствуют рассыпанию груза.

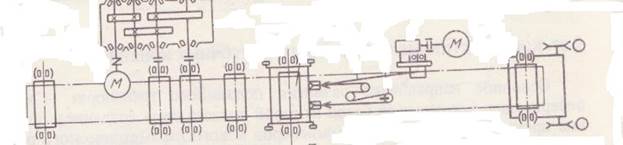

Состав ленточного конвейера:

1. Лента

2. Приводной футерованный барабан

3. Приводной футерованный барабан

4. Натяжной барабан

5. Концевой барабан

6. Сбросовый барабан

7. Роликоопора

8. Полистак- система натяжения барабана

9. Верхняя грузовая роликоопора

10. Нижняя холостая роликоопора


Технические характеристики.

Тип конвейера Параметры конвейера
Приемная способность,м3/мин Производительность, т/ч Предварительный угол наклона, град Мощность привода, кВт Скорость движения ленты, м/с Длина в поставке, м
1Л80У 10,2 +-10 2;3;2,5
2Л80У 10,2 +-10 2х55 2;3;2,5
1ЛТП80 - - +-10 2;3;2,5
1ЛУ120 24,8 3-18 25х2 2,5
2ЛУ120 31,2 3-18 500Х2 3,15
2ЛБ120 3-16 2Х250 3,15
3Л100У 16,8 -3/+18 2Х250 2,5
2Л100У 16,8 -3/+18 2Х110 2,5
1ЛТ100 16,8 -10/+10 2Х110 2,5



Пример: 1Л80У – ленточный уклонный конвейер, ширина ленты 80см(800мм).

Обозначение типа конвейера:

Л- людской; Б- бремсбеговый; У- уклонный (и для наклонных стволов); Т- телескопический; Н и КН – крутонаклонный.

Типы ковейеров:

1.Л80, Л100, Л120 - для горизонтальных и слабонаклонных выработок.

2.ЛУ80, ЛУ100, ЛУ120, ЛУ160 – для наклонных выработок с углом наклона -16 +18 град.-

уклонные (+18град.)

3.ЛБ80, ЛБ100, ЛБ120,ЛБ160 – для бремсбергов(-16град.)

4.ЛЛ100, ЛЛ120 - для грузолюдских уклонов.

Классификация ленточных конвейеров:

1. Назначение- поверхностные, подземные, для открытых работ;

2. Форме ленты рабочей ветви – с плоской и желобчатой;

3. Месту установки – горизонтальные, бремсберговые , уклонные, стационарные, передвижные;

4. Типу ленты- тканевые, тросовые, рифленые;

5. Числу приводов –одно- и многоприводные;

6. Типу приводных устройств –с одним или двумя ведущими барабанами, с одним барабаном и специальными прижимными устройствами;

7. Способу разгрузки – на приводном барабане, на концевом барабане, с промежуточной разгрузкой;

8. Ставу конвейера – с подвесным, напочвенным, сокращающимся, не сокращающимся.
