Де – коефіцієнт поперечної деформації (коефіцієнт Пуасона).Повздовжні напруження від внутрішнього тиску є напруженнями розтягу. Якщо трубопровід нескінченої довжини зазнає впливу зміни температури то в такому трубопроводі виникають повздовжні температурні зусилля , (2.28) а отже і відповідні їм повздовжні температурні напруження , (2.29) де – коефіцієнт лінійного розширення матеріалу труби; – температурний перепад (різниця між температурою металу труб під час укладання трубопроводу в траншею і температурою металу труб під час експлуатації); – модуль пружності матеріалу труби; – площа поперечного перерізу труби. Температурні повздовжні напруження можуть бути не тільки напруженнями розтягу (з знаком плюс), але і напруженнями стиску (з знаком мінус). Це залежить від того як змінюється температура металу труб під час експлуатації відносно температури металу труб, при якій вони були укладені в траншею. В нескінченому прямолінійному трубопроводі під дією внутрішнього тиску і температури формується наступний напружений стан трубопроводу . (2.30) Для напівнескінченого прямолінійного трубопроводу можна рахувати, що на деякій віддалі від точки виходу трубопроводу на поверхню (рисунок 2.3 переріз І-І) трубопровід защемлений і його напружений стан описують формули (2.30).

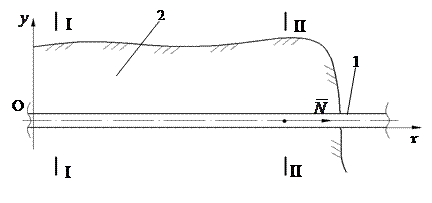

1 – трубопровід; 2 – ґрунтова засипка Рисунок 2.3 – Розрахункова схема трубопроводу напівнескінченої довжини
В перерізі ІІ-ІІ трубопровід під дією внутрішнього тиску і температури може переміщуватись в напрямі головної осі х. Від дії внутрішнього тиску в цьому перерізі виникнуть повздовжні зусилля , (2.31) а отже і відповідні їм повздовжні напруження . (2.32) Оскільки (2.33) то . (2.34) В напівнескінченому прямолінійному трубопроводі під дією внутрішнього тиску і температури формується наступний напружений стан трубопроводу . (2.35) На криволінійних ділянках виконаних пружним згином в стінці труби виникають додаткові напруження, які залежать від радіуса пружного згину , геометричних характеристик трубопроводу та модуля пружності матеріалу труби (рисунок 2.4). Всією довжиною криволінійної ділянки виконаної пружним згином виникає постійний згинаючий момент , (2.36) де – осьовий момент інерції поперечного перерізу труби; – радіус пружного згину трубопроводу. Згинаючий момент зумовлює в стінці труби згинаючі напруження, які рівні , (2.37) де – віддаль від осі труби до точки на її поверхні.
Рисунок 2.4 – Розрахункова схема згину трубопроводу на криволінійній ділянці
Оскільки для труби (2.38) то . (2.39) В загальному випадку на криволінійних ділянках виконаних пружним згином під дією внутрішнього тиску і температури формується наступний напружений стан трубопроводу . (2.40) При одночасній дії в стінці трубопроводу кільцевих та повздовжніх напружень в металі створюється складний напружений стан. Трубопроводи, які працюють в складному напруженому стані, можна розрахувати за енергетичною теорією міцності згідно з якою приведене напруження від дії усіх складових напружень рівне . (2.41) З формули (2.41) видно, що найнесприятливішим є поєднання кільцевих напружень розтягу () і повздовжніх напружень стиску (). Величина не повинна перевищувати гранично допустиме напруження в металі труб, яке рівне границі плинності , тобто . (2.42) Енергетична теорія міцності та її математичне вираження (2.41) справедливі тільки для пружної зони роботи металу. Тому застосовувати для розрахунку енергетичну теорію міцності потрібно тільки в тому випадку, якщо граничним станом є досягнення границі плинності. [70]
|
