Примечание. В этом разделе рассмотрены главные интерфейсы и их методы, касающиеся только работы в трехмерном редакторе КОМПАС-3D.

В этом разделе рассмотрены главные интерфейсы и их методы, касающиеся только работы в трехмерном редакторе КОМПАС-3D.

Главным интерфейсом API системы КОМПАС является KompasObject. Получить указатель на этот интерфейс (если быть точным, на интерфейс приложения API 5) можно с помощью экспортной функции CreateKompasObject(). Методы этого интерфейса, главные из которых представлены в табл. 6.1, реализуют наиболее общие функции работы с документами системы, системными настройками, файлами, а также дают возможность получить указатели на другие интерфейсы (интерфейсы динамического массива, работы с математическими функциями, библиотек моделей или фрагментов и различных структур параметров определенного типа).

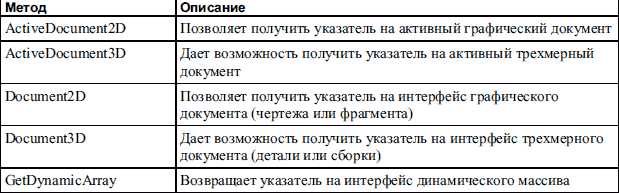

Таблица 6.1. Методы интерфейса KompasObject

Описание прототипов всех приведенных функций, а также других методов, составляющих интерфейс KompasObject, вы найдете в справке по API КОМПАС. Файл этой справки размещается в каталоге SDK, находящейся в папке, в которой установлен КОМПАС (например, по умолчанию это C:\Program Files\ASCON\KOMPAS-3D V10\SDK).

Другой важный интерфейс API 5 – интерфейс документа модели ksDocument3D.

Получить его можно с помощью методов интерфейса KompasObject:

• ActiveDocument3D – для уже существующего и активного в данный момент документа;

• Document3D – если вы планируете создавать новый трехмерный документ.
