Задание 1. 1. Используя данные таблиц для каждого из вариантов, постройте на одном графике три изотермы адсорбции SO2 на силикагеле; проследите зависимость адсорбции от
1. Используя данные таблиц для каждого из вариантов, постройте на одном графике три изотермы адсорбции SO2 на силикагеле; проследите зависимость адсорбции от температуры.
2. Рассчитайте ε и φ и составьте таблицу рассчитанных значений этих величин (учтите, что объём поглощённого SO2 приведён к нормальным условиям, ρ (SO2(ж)) = 1, 4619 г/см3).
Для определения ε используйте значения давлений Ро при различных температурах для исследованного адсорбата.
Зависимость Ро для SO2 от температуры
| t, oC
|
|
|
|
|
| | Р, мм рт. ст.
| 116, 2
| 349, 6
| 471, 2
| 780, 0
| 1368, 0
|
3. Постройте характеристическую кривую.
4. Определите минимальный и максимальный радиус пор.
Используйте значения поверхностного натяжения жидкого SO2:
Функция σ – t для жидкого сернистого ангидрида
| t, oC
|
|
|
|
|
| | σ ·10–3 Дж/м2
| 28, 5
| 22, 75
| 21, 00
| 13, 10
| 9, 25
|
Вариант 1
t = 30 оС
| Р, мм рт. ст.
|
|
|
|
|
|
|
| 33, 8
| 42, 0
| 48, 3
| 53, 9
|
t = 40 оС
| Р, мм рт. ст.
|
|
|
|
|
| |
|
| 33, 6
| 40, 0
| 45, 05
| 49, 7
|
t = 57 оС
| Р, мм рт. ст.
|
|
|
|
|
|
|
| 30, 9
| 39, 85
| 47, 5
| 54, 8
|
Вариант 2
t = 30 оС
| Р, мм рт. ст.
|
|
|
|
|
|
|
| 37, 7
| 44, 9
| 50, 6
| 56, 7
|
t = 40 оС
| Р, мм рт. ст.
|
|
|
|
|
| |
|
| 36, 5
| 42, 2
| 47, 05
| 52, 4
|
t = 57 оС
| Р, мм рт. ст.
|
|
|
|
|
| |
|
| 34, 9
| 43, 3
| 50, 4
| 58, 3
|
Вариант 3
t = 30 оС
| Р, мм рт. ст.
|
|
|
|
|
| |
|
| 34, 2
| 42, 3
| 48, 5
| 54, 1
|
t = 40 оС
| Р, мм рт. ст.
|
|
|
|
|
| |
|
| 33, 9
| 40, 2
| 45, 3
| 49, 95
|
t = 57 оС
| Р, мм рт. ст.
|
|
|
|
|
|
|
| 31, 3
| 40, 2
| 47, 85
| 55, 05
|
Вариант 4
t = 30 оС
| Р, мм рт. ст.
|
|
|
|
|
| |
|
| 38, 0
| 45, 2
| 51, 2
| 56, 9
|
t = 40 оС
| Р, мм рт. ст.
|
|
|
|
|
| |
|
| 36, 8
| 42, 4
| 47, 7
| 52, 6
|
t = 57 оС
| Р, мм рт. ст.
|
|
|
|
|
| |
|
| 34, 9
| 43, 6
| 51, 3
| 58, 55
|
Вариант 5
t = 30 оС
| Р, мм рт. ст.
|
|
|
|
|
| |
|
| 34, 6
| 42, 6
| 48, 8
| 54, 3
|
t = 40 оС
| Р, мм рт. ст.
|
|
|
|
|
| |
|
| 34, 2
| 40, 3
| 45, 5
| 50, 1
|
t = 57 оС
| Р, мм рт. ст.
|
|
|
|
|
|
|
| 31, 7
| 40, 6
| 48, 1
| 55, 3
|
Вариант 6
t = 30 оС
| Р, мм рт. ст.
|
|
|
|
|
| |
|
| 38, 3
| 40, 7
| 46, 3
| 51, 4
|
t = 40 оС
| Р, мм рт. ст.
|
|
|
|
|
| |
|
| 37, 0
| 38, 95
| 43, 45
| 47, 9
|
t = 57 оС
| Р, мм рт. ст.
|
|
|
|
|
| |
|
| 35, 7
| 38, 45
| 45, 0
| 51, 7
|
Вариант 7
t = 30 оС
| Р, мм рт. ст.
|
|
|
|
|
| |
|
| 35, 0
| 42, 9
| 49, 1
| 54, 5
|
t = 40 оС
| Р, мм рт. ст.
|
|
|
|
|
| |
|
| 34, 5
| 40, 6
| 45, 7
| 50, 3
|
t = 57 оС
| Р, мм рт. ст.
|
|
|
|
|
| |
|
| 32, 1
| 41, 0
| 48, 45
| 55, 6
|
Вариант 8
t = 30 оС
| Р, мм рт. ст.
|
|
|
|
|
| |
|
| 38, 7
| 41, 0
| 46, 6
| 51, 65
|
t = 40 оС
| Р, мм рт. ст.
|
|
|
|
|
| |
|
| 37, 3
| 39, 2
| 43, 65
| 48, 1
|
t = 57 оС
| Р, мм рт. ст.
|
|
|
|
|
| |
|
| 36, 1
| 38, 8
| 45, 3
| 52, 0
|
Вариант 9
t = 30 оС
| Р, мм рт. ст.
|
|
|
|
|
| |
|
| 35, 4
| 43, 2
| 49, 4
| 54, 7
|
t = 40 оС
| Р, мм рт. ст.
|
|
|
|
|
| |
|
| 34, 8
| 40, 8
| 45, 9
| 50, 5
|
t = 57 оС
| Р, мм рт. ст.
|
|
|
|
|
| |
|
| 32, 5
| 41, 3
| 48, 75
| 55, 9
|
Вариант 10
t = 30 оС
| Р, мм рт. ст.
|
|
|
|
|
| |
|
| 39, 05
| 41, 3
| 45, 5
| 53, 4
|
t = 40 оС
| Р, мм рт. ст.
|
|
|
|
|
| |
|
| 37, 5
| 39, 45
| 42, 6
| 49, 4
|
t = 57 оС
| Р, мм рт. ст.
|
|
|
|
|
| |
|
| 36, 5
| 39, 19
| 43, 9
| 54, 3
|
Вариант 11
t = 30 оС
| Р, мм рт. ст.
|
|
|
|
|
| |
|
| 35, 8
| 43, 5
| 49, 6
| 54, 9
|
t = 40 оС
| Р, мм рт. ст.
|
|
|
|
|
| |
|
| 35, 1
| 41, 1
| 46, 1
| 50, 75
|
t = 57 оС
| Р, мм рт. ст.
|
|
|
|
|
| |
|
| 32, 9
| 41, 65
| 49, 05
| 56, 2
|
Вариант 12
t = 30 оС
| Р, мм рт. ст.
|
|
|
|
|
| |
|
| 39, 4
| 41, 6
| 45, 7
| 53, 2
|
t = 40 оС
| Р, мм рт. ст.
|
|
|
|
|
| |
|
| 37, 7
| 39, 7
| 42, 85
| 49, 25
|
t = 57 оС
| Р, мм рт. ст.
|
|
|
|
|
| |
|
| 36, 9
| 39, 5
| 44, 2
| 54, 05
|
Вариант 13
t = 30 оС
| Р, мм рт. ст.
|
|
|
|
|
| |
|
| 36, 15
| 43, 8
| 49, 8
| 55, 1
|
t = 40 оС
| Р, мм рт. ст.
|
|
|
|
|
| |
|
| 35, 4
| 41, 3
| 46, 25
| 50, 9
|
t = 57 оС
| Р, мм рт. ст.
|
|
|
|
|
| |
|
| 33, 3
| 42, 0
| 49, 3
| 56, 5
|
Вариант 14
t = 30 оС
| Р, мм рт. ст.
|
|
|
|
|
| |
|
| 39, 7
| 46, 0
| 46, 8
| 53, 0
|
t = 40 оС
| Р, мм рт. ст.
|
|
|
|
|
| |
|
| 38, 0
| 43, 1
| 49, 15
| 53, 0
|
t = 57 оС
| Р, мм рт. ст.
|
|
|
|
|
| |
|
| 37, 25
| 44, 6
| 53, 8
| 58, 8
|
Вариант 15
t = 30 оС
| Р, мм рт. ст.
|
|
|
|
|
| |
|
| 36, 55
| 44, 1
| 50, 0
| 55, 35
|
t = 40 оС
| Р, мм рт. ст.
|
|
|
|
|
| |
|
| 35, 7
| 41, 55
| 46, 4
| 51, 1
|
t = 57 оС
| Р, мм рт. ст.
|
|
|
|
|
| |
|
| 33, 7
| 42, 3
| 49, 6
| 56, 8
|
Вариант 16
t = 30 оС
| Р, мм рт. ст.
|
|
|
|
|
| |
|
| 40, 0
| 47, 0
| 51, 9
| 55, 8
|
t = 40 оС
| Р, мм рт. ст.
|
|
|
|
|
| |
|
| 38, 25
| 43, 3
| 48, 3
| 51, 5
|
t = 57 оС
| Р, мм рт. ст.
|
|
|
|
|
| |
|
| 37, 6
| 45, 9
| 52, 25
| 57, 3
|
Вариант 17
t = 30 оС
| Р, мм рт. ст.
|
|
|
|
|
| |
|
| 36, 9
| 44, 3
| 50, 2
| 55, 6
|
t = 40 оС
| Р, мм рт. ст.
|
|
|
|
|
| |
|
| 35, 9
| 41, 8
| 46, 65
| 51, 3
|
t = 57 оС
| Р, мм рт. ст.
|
|
|
|
|
| |
|
| 34, 1
| 42, 65
| 49, 85
| 57, 05
|
Вариант 18
t = 30 оС
| Р, мм рт. ст.
|
|
|
|
|
| |
|
| 40, 0
| 47, 25
| 52, 1
| 56, 1
|
t = 40 оС
| Р, мм рт. ст.
|
|
|
|
|
| |
|
| 38, 5
| 44, 3
| 48, 4
| 51, 7
|
t = 57 оС
| Р, мм рт. ст.
|
|
|
|
|
| |
|
| 38, 0
| 46, 2
| 52, 2
| 57, 55
|
Вариант 19
t = 30 оС
| Р, мм рт. ст.
|
|
|
|
|
| |
|
| 37, 3
| 44, 6
| 50, 4
| 56, 5
|
t = 40 оС
| Р, мм рт. ст.
|
|
|
|
|
| |
|
| 36, 2
| 42, 0
| 46, 8
| 52, 2
|
t = 57 оС
| Р, мм рт. ст.
|
|
|
|
|
| |
|
| 34, 5
| 43, 0
| 50, 1
| 58, 05
|
Вариант 20
t = 30 оС
| Р, мм рт. ст.
|
|
|
|
|
| |
|
| 33, 4
| 47, 5
| 52, 35
| 56, 3
|
t = 40 оС
| Р, мм рт. ст.
|
|
|
|
|
| |
|
| 38, 75
| 44, 55
| 48, 55
| 51, 85
|
t = 57 оС
| Р, мм рт. ст.
|
|
|
|
|
| |
|
| 30, 5
| 46, 5
| 52, 8
| 57, 8
| Пример 2. Используя экспериментальные данные по конденсации и деконденсации паров бензола на силикагеле при Т = 293 К (табл.6), постройте изотерму капиллярной конденсации, т.е. покажите зависимость величины Х прямого (Хпр) и величины Х обратного (Хобр) процессов от Р/Рs. Покажите наличие гистерезиса. Используя ветвь деконденсации, постройте интегральную и дифференциальную кривые распределения пор по радиусам.
Таблица 6
Зависимость Хпр от Р/Рs и Хобр от Р/Рs
| Р/Рs
| Хпр, моль/кг
| Хобр, моль/кг
| Р/Рs
| Хпр, моль/кг
| Хобр, моль/кг
| | 0, 140
| 0, 98
| 0, 98
| 0, 645
| 3, 4
| 6, 81
| | 0, 250
| 1, 40
| 1, 40
| 0, 650
| 3, 5
| 7, 28
| | 0, 380
| 1, 50
| 1, 70
| 0, 680
| 4, 0
| 8, 86
| | 0, 480
| 1, 80
| 2, 15
| 0, 690
| 5, 0
| 9, 25
| | 0, 560
| 2, 25
| 2, 80
| 0, 765
| 8, 0
| 10, 24
| | 0, 610
| 3, 00
| 3, 85
| 0, 845
| 10, 4
| 10, 45
| | 0, 635
| 3, 15
| 5, 35
| 0, 930
| 10, 5
| 10, 50
| | 0, 640
| 3, 25
| 6, 15
| -
| -
| -
|
Решение:
В соответствии с условием задачи строим изотерму капиллярной конденсации (рис. 10).
Для построения интегральной кривой распределения пор по радиусам воспользуемся следующими физическими параметрами для бензола при Т = 293 К: σ = 28, 88·10–3 Дж/м2; ρ = 0, 879·103 кг/м3.
Адсорбционный потенциал определим по формуле (18)
 .
 ;  ;
 ;
 ;
 ;
 ;
 ;
 ;
 ;

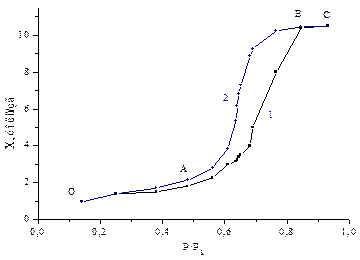

Рис. 10. Зависимость Хпр от Р/Рs (1) и Хобр от Р/Рs (2)
 ;
 ;
 ;
 ;
 ;
 .
Объём пор рассчитываем по формуле (17), а их радиус по формуле (9):
 .
 ;
 ;
 ;
 ;
 ;
 ;
 ;
 ;
 ;
 ;
 ;
 ;
 ;
 ;
 ;
 ;
 ;
 ;
 ;
 ;
 ;
 ;
 ;
 ;
 ;
 ;
 ;
 ;
 ;
 .
Данные, необходимые для построения интегральной кривой распределения пор по радиусам (рис. 11), представлены в табл. 7.
Таблица 7
Зависимость объёма пор от радиуса пор
| r, нм
| V·10–6, м3/кг
| r, нм
| V·10–6, м3/кг
| r, нм
| V·10–6, м3/кг
| | 1, 07
| 86, 96
| 4, 26
| 341, 65
| 5, 46
| 786, 24
| | 1, 52
| 124, 24
| 4, 64
| 474, 76
| 5, 67
| 820, 85
| | 2, 18
| 150, 85
| 4, 72
| 545, 75
| 7, 86
| 908, 69
| | 2, 87
| 190, 79
| 4, 79
| 604, 32
| 12, 52
| 927, 33
| | 3, 63
| 248, 47
| 4, 89
| 646, 03
| 28, 98
| 931, 77
|
Для построения дифференциальной кривой распределения пор по радиусам используем точки, находящиеся между началом (точка А, рис. 11) и концом (точка В, рис. 11) петли гистерезиса (табл. 8).

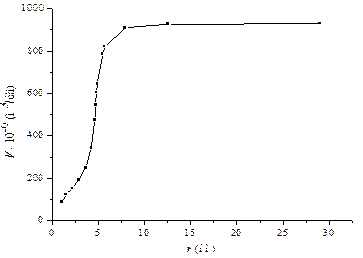

Рис. 11. Интегральная кривая распределения пор по радиусам
Таблица 8
Функция распределения пор по радиусам
| r, нм
| V·10–6, м3/кг
| Δ r, нм
| Δ V·10–6, м3/кг
|
| rср, нм
| | 1, 52
| 124, 24
| -
| -
| -
| -
| | 2, 18
| 150, 85
| 0, 66
| 26, 61
| 40, 32
| 1, 85
| | 2, 87
| 190, 79
| 0, 69
| 39, 94
| 57, 88
| 2, 53
| | 3, 63
| 248, 47
| 0, 76
| 57, 68
| 75, 89
| 3, 25
| | 4, 26
| 341, 65
| 0, 63
| 93, 18
| 147, 91
| 3, 95
| | 4, 64
| 474, 76
| 0, 38
| 133, 11
| 350, 29
| 4, 45
| | 4, 72
| 545, 75
| 0, 08
| 70, 99
| 887, 38
| 4, 68
| | 4, 79
| 604, 32
| 0, 07
| 58, 57
| 836, 71
| 4, 76
| | 4, 89
| 646, 03
| 0, 10
| 41, 71
| 417, 10
| 4, 84
| | 5, 46
| 786, 24
| 0, 57
| 140, 21
| 245, 98
| 5, 18
| | 5, 67
| 820, 85
| 0, 21
| 34, 61
| 164, 81
| 5, 57
| | 7, 86
| 908, 69
| 2, 19
| 87, 84
| 40, 11
| 6, 77
| | 12, 52
| 927, 33
| 4, 66
| 18, 64
| 4, 00
| 10, 19
| | 28, 98
| 931, 77
| 16, 46
| 4, 44
| 0, 27
| 20, 75
|
Используя данные табл. 8, строим дифференциальную кривую распределения пор по радиусам (рис. 12).
Рис. 12. Зависимость производной  от rср (среднего радиуса фракции)
Из рис. 12 следует, что поры данного силикагеля в основном имеют размер порядка 5 нм.
Задание 2. Используя для каждого из вариантов данные таблиц по зависимости Х прямого (Хпр) процесса (процесса конденсации) и величины обратного процесса (Хобр) (процесса деконденсации) вещества А на твёрдом теле В, выполните следующие задания.
1.Постройте изотерму капиллярной конденсации (зависимость Хпр и Хобр от Р/Рs).
2.Вычислите предельный объём пор тела В (Vo), построив график зависимости ln Хпр от ε (ε рассчитать по формуле (19). Очевидно, что отрезок, отсекаемый на оси ординат, равен ln Vo / VM (формулы (17), (18)).
3.По точкам кривой деконденсации (зависимость Vобр от r) рассчитайте и постройте интегральную кривую распределения пор по радиусам (r рассчитайте по формуле (20), V – по формуле (17)).
4.Используя данные по зависимости Vобр от r, определите градиенты Δ V / Δ r для точек от начала до конца петли гистерезиса и средние радиусы на отрезках Δ r. Постройте дифференциальную кривую распределения пор по радиусам.
Проанализируйте полученные данные.
Вариант 1
А – гептан; В – силикагель; Т = 293 К; VM = 146, 28·10–6 м3/моль; σ = 20, 86·10–3 Дж/м2
| Р/Рs
|
| 0, 1
| 0, 2
| 0, 3
| 0, 35
| 0, 4
| 0, 45
| 0, 5
| 0, 55
| 0, 6
| 0, 65
| 0, 7
| | Хпр, моль/кг
|
| 0, 65
| 1, 4
| 2, 77
| 3, 82
| 5, 05
| 6, 55
| 8, 17
| 9, 97
| 12, 0
| 14, 40
| 15, 7
| | Хобр, моль/кг
|
| 0, 65
| 1, 4
| 2, 77
| 4, 20
| 6, 75
| 8, 8
| 10, 4
| 11, 75
| 13, 1
| 14, 40
| 15, 7
|
Вариант 2
А – вода; В – активированный уголь; Т = 293 К; VM = 18, 03·10–6 м3/моль; σ = 72, 75·10–3 Дж/м2
| Р/Рs
|
| 0, 25
| 0, 5
| 0, 6
| 0, 65
| 0, 7
| 0, 75
| 0, 8
| 0, 85
| 0, 9
| 0, 95
| 0, 98
| | Хпр, моль/кг
|
| 0, 8
| 3, 0
| 5, 0
| 6, 82
| 9, 02
| 11, 7
| 15, 03
| 18, 73
| 23, 57
| 28, 8
| 30, 08
| | Хобр, моль/кг
|
| 0, 8
| 3, 0
| 5, 0
| 7, 50
| 11, 4
| 15, 2
| 18, 50
| 23, 75
| 26, 7
| 28, 8
| 30, 08
|
Вариант 3
А – циклогексан; В – силикагель; Т = 293 К; VM = 107, 88·10–6 м3/моль; σ = 24, 95·10–3 Дж/м2
| Р/Рs
|
| 0, 15
| 0, 25
| 0, 35
| 0, 4
| 0, 45
| 0, 5
| 0, 55
| 0, 6
| 0, 65
| 0, 7
| 0, 75
| | Хпр, моль/кг
|
| 0, 35
| 0, 8
| 1, 4
| 1, 68
| 1, 95
| 2, 22
| 2, 51
| 2, 86
| 3, 22
| 3, 6
| 3, 9
| | Хобр, моль/кг
|
| 0, 35
| 0, 8
| 1, 4
| 1, 75
| 2, 2
| 2, 6
| 2, 85
| 3, 05
| 3, 30
| 3, 6
| 3, 9
|
Вариант 4
А – метанол; В – активированный уголь; Т = 293 К; VM = 40, 43·10–6 м3/моль; σ = 22, 61·10–3 Дж/м2
| Р/Рs
|
| 0, 3
| 0, 55
| 0, 7
| 0, 725
| 0, 75
| 0, 775
| 0, 8
| 0, 825
| 0, 85
| 0, 875
| 0, 9
| | Хпр, моль/кг
|
| 7, 50
| 17, 5
| 27, 0
| 29, 37
| 31, 82
| 34, 47
| 37, 0
| 39, 65
| 42, 95
| 46, 0
| 47, 0
| | Хобр, моль/кг
|
| 7, 50
| 17, 5
| 27, 0
| 30, 04
| 34, 0
| 38, 0
| 40, 7
| 42, 5
| 44, 1
| 46, 0
| 47, 0
|
Вариант 5
А – гексан; В – силикагель; Т = 293 К; VM = 146, 28·10–6 м3/моль; σ = 20, 86·10–3 Дж/м2
| Р/Рs
|
| 0, 15
| 0, 3
| 0, 4
| 0, 45
| 0, 5
| 0, 55
| 0, 6
| 0, 65
| 0, 7
| 0, 75
| 0, 8
| | Хпр, моль/кг
|
| 0, 35
| 0, 9
| 1, 5
| 2, 03
| 2, 66
| 3, 39
| 4, 35
| 5, 47
| 6, 36
| 7, 2
| 7, 3
| | Хобр, моль/кг
|
| 0, 35
| 0, 9
| 1, 5
| 2, 2
| 3, 43
| 4, 6
| 5, 62
| 6, 6
| 7, 0
| 7, 2
| 7, 3
|
Вариант 6
А – гептан; В – силикагель; Т = 293 К; VM = 146, 28·10–6 м3/моль; σ = 20, 86·10–3 Дж/м2
| Р/Рs
|
| 0, 1
| 0, 2
| 0, 3
| 0, 35
| 0, 4
| 0, 45
| 0, 5
| 0, 55
| 0, 6
| 0, 65
| 0, 7
| | Хпр, моль/кг
|
| 0, 9
| 2, 0
| 3, 39
| 4, 66
| 6, 17
| 8, 0
| 9, 97
| 12, 18
| 14, 88
| 17, 64
| 18, 0
| | Хобр, моль/кг
|
| 0, 9
| 2, 0
| 3, 39
| 5, 2
| 8, 25
| 10, 75
| 13, 0
| 14, 8
| 16, 4
| 17, 64
| 18, 0
|
Вариант 7
А – вода; В – активированный уголь; Т = 293 К; VM = 18, 03·10–6 м3/моль; σ = 72, 75·10–3 Дж/м2
| Р/Рs
|
| 0, 25
| 0, 5
| 0, 6
| 0, 65
| 0, 7
| 0, 75
| 0, 8
| 0, 85
| 0, 9
| 0, 95
| 0, 98
| | Хпр, моль/кг
|
| 1, 0
| 3, 7
| 6, 1
| 8, 33
| 11, 02
| 14, 3
| 18, 36
| 22, 87
| 28, 79
| 35, 16
| 36, 8
| | Хобр, моль/кг
|
| 1, 0
| 3, 7
| 6, 1
| 8, 7
| 13, 2
| 17, 5
| 22, 0
| 26, 3
| 32, 0
| 35, 16
| 36, 8
|
Вариант 8
А – циклогексан; В – силикагель; Т = 293 К; VM = 107, 88·10–6 м3/моль; σ = 24, 95·10–3 Дж/м2
| Р/Рs
|
| 0, 15
| 0, 25
| 0, 35
| 0, 4
| 0, 45
| 0, 5
| 0, 55
| 0, 6
| 0, 65
| 0, 7
| 0, 75
| | Хпр, моль/кг
|
| 0, 58
| 1, 0
| 1, 55
| 1, 86
| 2, 16
| 2, 46
| 2, 77
| 3, 16
| 3, 56
| 3, 97
| 4, 05
| | Хобр, моль/кг
|
| 0, 58
| 0, 1
| 1, 55
| 1, 92
| 2, 4
| 3, 0
| 3, 42
| 3, 7
| 3, 87
| 3, 97
| 4, 05
|
Вариант 9
А – метанол; В – активированный уголь; Т = 293 К; VM = 40, 43·10–6 м3/моль; σ = 22, 61·10–3 Дж/м2
| Р/Рs
|
| 0, 3
| 0, 55
| 0, 7
| 0, 725
| 0, 75
| 0, 775
| 0, 8
| 0, 825
| 0, 85
| 0, 875
| 0, 9
| | Хпр, моль/кг
|
| 9, 0
| 20, 0
| 29, 96
| 32, 46
| 35, 16
| 38, 09
| 40, 85
| 43, 82
| 47, 46
| 50, 91
| 51, 5
| | Хобр, моль/кг
|
| 9, 0
| 20, 0
| 29, 96
| 33, 8
| 39, 0
| 42, 5
| 45, 0
| 47, 2
| 49, 2
| 50, 91
| 51, 5
|
Вариант 10
А – гексан; В – силикагель; Т = 293 К; VM = 130, 4·10–6 м3/моль; σ = 18, 42·10–3 Дж/м2
| Р/Рs
|
| 0, 15
| 0, 3
| 0, 4
| 0, 45
| 0, 5
| 0, 55
| 0, 6
| 0, 65
| 0, 7
| 0, 75
| 0, 8
| | Хпр, моль/кг
|
| 0, 4
| 1, 0
| 1, 65
| 2, 25
| 2, 94
| 3, 74
| 4, 81
| 6, 05
| 7, 03
| 8, 45
| 8, 7
| | Хобр, моль/кг
|
| 0, 4
| 1, 0
| 1, 65
| 2, 4
| 3, 6
| 5, 2
| 6, 3
| 7, 2
| 7, 8
| 8, 45
| 8, 7
|
Вариант 11
А – гептан; В – силикагель; Т = 293 К; VM = 146, 28·10–6 м3/моль; σ = 20, 86·10–3 Дж/м2
| Р/Рs
|
| 0, 1
| 0, 2
| 0, 3
| 0, 35
| 0, 4
| 0, 45
| 0, 5
| 0, 55
| 0, 6
| 0, 65
| 0, 7
| | Хпр, моль/кг
|
| 1, 1
| 2, 4
| 4, 22
| 5, 7
| 7, 54
| 9, 78
| 12, 18
| 14, 88
| 18, 17
| 21, 54
| 22, 2
| | Хобр, моль/кг
|
| 1, 1
| 2, 4
| 4, 22
| 6, 25
| 9, 0
| 12, 0
| 14, 75
| 17, 5
| 19, 7
| 21, 54
| 22, 2
|
Вариант 12
А – вода; В – активированный уголь; Т = 293 К; VM = 18, 03·10–6 м3/моль; σ = 72, 75·10–3 Дж/м2
| Р/Рs
|
| 0, 25
| 0, 5
| 0, 6
| 0, 65
| 0, 7
| 0, 75
| 0, 8
| 0, 85
| 0, 9
| 0, 95
| 0, 98
| | Хпр, моль/кг
|
| 0, 65
| 2, 2
| 4, 52
| 6, 17
| 8, 17
| 10, 59
| 13, 6
| 16, 95
| 21, 33
| 26, 0
| 26, 5
| | Хобр, моль/кг
|
| 0, 65
| 2, 2
| 4, 52
| 6, 4
| 9, 0
| 13, 2
| 16, 8
| 20, 2
| 23, 2
| 26, 0
| 26, 5
| Вариант 13
А – циклогексан; В – силикагель; Т = 293 К; VM = 107, 88·10–6 м3/моль; σ = 24, 95·10–3 Дж/м2
| Р/Рs
|
| 0, 15
| 0, 25
| 0, 35
| 0, 4
| 0, 45
| 0, 5
| 0, 55
| 0, 6
| 0, 65
| 0, 7
| 0, 75
| | Хпр, моль/кг
|
| 0, 6
| 1, 1
| 1, 71
| 2, 05
| 2, 39
| 2, 72
| 3, 06
| 3, 49
| 3, 93
| 4, 39
| 4, 55
| | Хобр, моль/кг
|
| 0, 6
| 1, 1
| 1, 71
| 2, 18
| 2, 8
| 3, 35
| 3, 7
| 4, 0
| 4, 2
| 4, 39
| 4, 55
|
Вариант 14
А – метанол; В – активированный уголь; Т = 293 К; VM = 40, 43·10–6 м3/моль; σ = 22, 61·10–3 Дж/м2
| Р/Рs
|
| 0, 3
| 0, 55
| 0, 7
| 0, 725
| 0, 75
| 0, 775
| 0, 8
| 0, 825
| 0, 85
| 0, 875
| 0, 9
| | Хпр, моль/кг
|
| 10, 0
| 22, 0
| 33, 11
| 35, 87
| 38, 86
| 42, 1
| 45, 15
| 48, 42
| 52, 46
| 56, 26
| 57, 0
| | Хобр, моль/кг
|
| 10, 0
| 22, 0
| 33, 11
| 37, 0
| 44, 0
| 48, 2
| 51, 1
| 53, 0
| 54, 7
| 56, 26
| 57, 0
|
Вариант 15
А – гексан; В – силикагель; Т = 293 К; VM = 130, 4·10–6 м3/моль; σ = 18, 42·10–3 Дж/м2
| Р/Рs
|
| 0, 15
| 0, 3
| 0, 4
| 0, 45
| 0, 5
| 0, 55
| 0, 6
| 0, 65
| 0, 7
| 0, 75
| 0, 8
| | Хпр, моль/кг
|
| 0, 4
| 1, 1
| 1, 83
| 2, 48
| 3, 25
| 4, 26
| 5, 31
| 6, 68
| 7, 77
| 9, 2
| 9, 4
| | Хобр, моль/кг
|
| 0, 4
| 1, 1
| 1, 83
| 2, 6
| 4, 2
| 5, 6
| 6, 8
| 7, 8
| 8, 6
| 9, 2
| 9, 4
|
Вариант 16
А – гептан; В – силикагель; Т = 293 К; VM = 146, 28·10–6 м3/моль; σ = 20, 86·10–3 Дж/м2
| Р/Рs
|
| 0, 1
| 0, 2
| 0, 3
| 0, 35
| 0, 4
| 0, 45
| 0, 5
| 0, 55
| 0, 6
| 0, 65
| 0, 7
| | Хпр, моль/кг
|
| 0, 6
| 1, 2
| 2, 27
| 3, 13
| 4, 14
| 5, 36
| 6, 68
| 8, 17
| 9, 97
| 11, 8
| 12, 1
| | Хобр, моль/кг
|
| 0, 6
| 1, 2
| 2, 27
| 3, 5
| 5, 2
| 6, 5
| 7, 9
| 9, 2
| 10, 5
| 11, 8
| 12, 1
|
Вариант 17
А – вода; В – активированный уголь; Т = 293 К; VM = 18, 03·10–6 м3/моль; σ = 72, 75·10–3 Дж/м2
| Р/Рs
|
| 0, 25
| 0, 45
| 0, 6
| 0, 65
| 0, 7
| 0, 75
| 0, 8
| 0, 85
| 0, 9
| 0, 95
| 0, 98
| | Хпр, моль/кг
|
| 0, 8
| 2, 3
| 5, 52
| 7, 54
| 9, 97
| 12, 94
| 16, 61
| 20, 7
| 26, 05
| 31, 82
| 32, 5
| | Хобр, моль/кг
|
| 0, 8
| 2, 3
| 5, 52
| 7, 75
| 11, 0
| 16, 5
| 22, 0
| 26, 0
| 29, 0
| 31, 82
| 32, 5
|
Вариант 18
А – циклогексан; В – силикагель; Т = 293 К; VM = 107, 88·10–6 м3/моль; σ = 24, 95·10–3 Дж/м2
| Р/Рs
|
| 0, 15
| 0, 25
| 0, 35
| 0, 4
| 0, 45
| 0, 5
| 0, 55
| 0, 6
| 0, 65
| 0, 7
| 0, 75
| | Хпр, моль/кг
|
| 0, 55
| 1, 1
| 1, 89
| 2, 27
| 2, 64
| 3, 0
| 3, 39
| 3, 86
| 4, 35
| 4, 85
| 5, 0
| | Хобр, моль/кг
|
| 0, 55
| 1, 1
| 1, 89
| 2, 35
| 3, 0
| 3, 6
| 4, 0
| 4, 33
| 4, 6
| 4, 85
| 5, 0
| Вариант 19
А – метанол; В – активированный уголь; Т = 293 К; VM = 40, 43·10–6 м3/моль; σ = 22, 61·10–3 Дж/м2
| Р/Рs
|
| 0, 3
| 0, 5
| 0, 7
| 0, 725
| 0, 75
| 0, 775
| 0, 8
| 0, 825
| 0, 85
| 0, 875
| 0, 9
| | Хпр, моль/кг
|
| 8, 0
| 14, 0
| 24, 53
| 26, 57
| 28, 79
| 31, 19
| 33, 45
| 35, 87
| 38, 86
| 41, 68
| 42, 1
| | Хобр, моль/кг
|
| 8, 0
| 14, 0
| 24, 53
| 27, 0
| 30, 0
| 33, 4
| 36, 5
| 38, 5
| 40, 2
| 41, 68
| 42, 1
|
Вариант 20
А – гексан; В – силикагель; Т = 293 К; VM = 130, 4·10–6 м3/моль; σ = 18, 42·10–3 Дж/м2
| Р/Рs
|
| 0, 15
| 0, 25
| 0, 4
| 0, 45
| 0, 5
| 0, 55
| 0, 6
| 0, 65
| 0, 7
| 0, 75
| 0, 8
| | Хпр, моль/кг
|
| 0, 55
| 1, 1
| 2, 02
| 2, 74
| 3, 6
| 4, 57
| 5, 87
| 7, 39
| 8, 58
| 9, 8
| 10, 1
| | Хобр, моль/кг
|
| 0, 55
| 1, 1
| 2, 02
| 2, 9
| 4, 9
| 6, 4
| 7, 5
| 8, 5
| 9, 2
| 9, 8
| 10, 1
|
РЕКОМЕНДУЕМАЯ ЛИТЕРАТУРА
 1. Федеральный закон Российской Федерации от 22 июля 2008 г. N 123-ФЗ (ред. от 10.07.2012 с изменениями, вступившими в силу с 12.07.2012) " Технический регламент о требованиях пожарной безопасности".
2. Глинка, Н.Л. Общая химия: учебник / Глинка Н.Л. – М.: Издательство Юрайт; ИД Юрайт, 2011. – 886 с.
3. ГОСТ 7.1–2003. Библиографическая запись. Библиографическое описание. Общие требования и правила составления. – М.: Издательство стандартов, 2004. – 67 с.
4. Корольченко, А.Я. Пожаровзрывоопасность веществ и материалов и средства их тушения: справочник в 2-х ч. / Корольченко А.Я., Корольченко Д.А. – 2-е изд., перераб. и доп. – М.: Асс
Вычисление основной дактилоскопической формулы Вычислением основной дактоформулы обычно занимается следователь. Для этого все десять пальцев разбиваются на пять пар...
|
Расчетные и графические задания Равновесный объем - это объем, определяемый равенством спроса и предложения...
|
Кардиналистский и ординалистский подходы Кардиналистский (количественный подход) к анализу полезности основан на представлении о возможности измерения различных благ в условных единицах полезности...
|
Обзор компонентов Multisim Компоненты – это основа любой схемы, это все элементы, из которых она состоит. Multisim оперирует с двумя категориями...
|
Шов первичный, первично отсроченный, вторичный (показания) В зависимости от времени и условий наложения выделяют швы:
1) первичные...
Предпосылки, условия и движущие силы психического развития Предпосылки –это факторы. Факторы психического развития –это ведущие детерминанты развития чел. К ним относят: среду...
Анализ микросреды предприятия Анализ микросреды направлен на анализ состояния тех составляющих внешней среды, с которыми предприятие находится в непосредственном взаимодействии...
|
В теории государства и права выделяют два пути возникновения государства: восточный и западный Восточный путь возникновения государства представляет собой плавный переход, перерастание первобытного общества в государство...
Закон Гука при растяжении и сжатии
Напряжения и деформации при растяжении и сжатии связаны между собой зависимостью, которая называется законом Гука, по имени установившего этот закон английского физика Роберта Гука в 1678 году...
Характерные черты официально-делового стиля Наиболее характерными чертами официально-делового стиля являются:
• лаконичность...
|
|
