- Соберите цепь согласно схеме (рис. 1.2.2) без сглаживающего фильтра. На схеме V0 и V1 - входы коннектора. При сборке схемы обратите внимание на полярность электролитического конденсатора.
- Включите виртуальные приборы V0 и V1 и осциллограф. Подключите два любых входа осциллографа к каналам V0 и V1. Установите развертку 5 мС/дел.
- Перенесите на график (рис. 1.2.3) осциллограммы входного и выходного напряжений.
- Сделайте измерения и запишите в табл. 1.2.1. значения: UВХ — действующее, Ud — среднее,
, m = fпульс / fвх. - Рассчитайте и запишите в табл. 1.2.1 коэффициенты Ud / UВХ и kпульс.

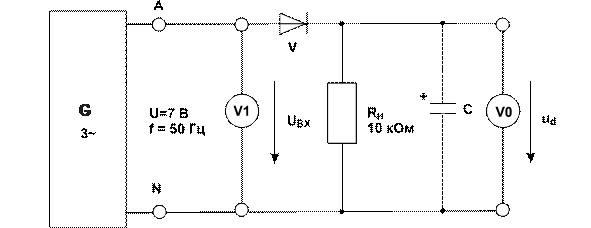

Рис. 1.2.2
- Параллельно нагрузочному резистору RН подключите сглаживающие конденсаторы C cемкостями, указанными в табл. 1.2.1, повторите измерения и дорисуйте графики выпрямленного напряжения на рис.1.2.3.
Таблица 1.2.1
| C, мкФ
|
|
|
|
|
| UВХ, В
|
|
| Ud, B
|
|
|
|
|
| , В
|
|
|
|
|
| m
|
|
|
|
|
| Ud / UВХ
|
|
|
|
|
| kпульс
|
|
|
|
|
Рис. 1.2.3
Примечание: в стенде без компьютера все измерения можно проделать с помощью мультиметров и электронного осциллографа.
Вопрос 1:Почему максимальное значение выпрямленного напряжения Udmax не совпадает с амплитудой входного напряжения?
Ответ:.......................
Вопрос 2:Что произойдет при изменении полярности диода в цепи (рис. 1.2.2)?
Ответ:.......................
Вопрос 3:Каково обратное напряжение диода в схеме со сглаживающим конденсатором?
Ответ:.......................
Вопрос 4:Какое действие оказывает сглаживающий конденсатор на амплитуду пульсаций напряжения?
Ответ:.......................
