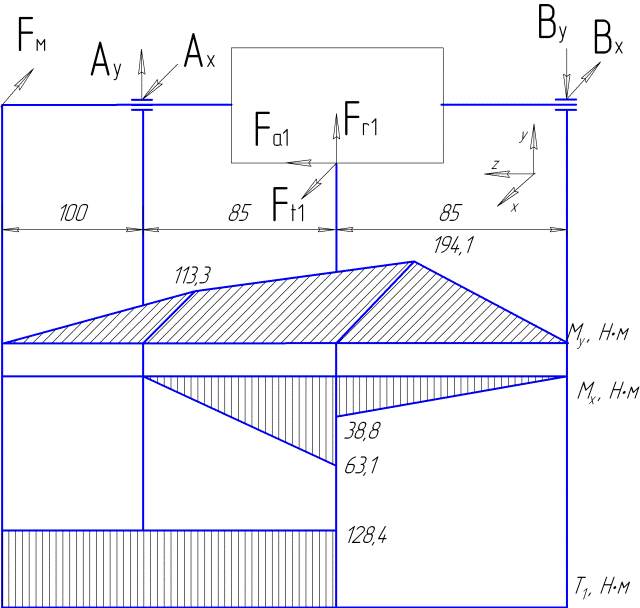

Схема нагружения быстроходного вала.
Консольная сила от муфты Fм = 100Т10,5 = 100·128,40,5 =1133 Н

Горизонтальная плоскость. Сумма моментов сил и реакций опор относительно опоры А åmA = 85Ft – 170BX + 100FM = 0 Отсюда находим реакцию опоры В в плоскости XOZ BX = (3235·85+100∙1133)/170 = 2284 H Реакция опоры А в плоскости XOZ AX = FM + BX - Ft = 1133 + 2284 – 3235 = 182 H Изгибающие моменты в плоскости XOZ MX1 = 2284·0,085 = 194,1 Н·м MX2 = 1133·0,100 = 113,3 Н·м
Вертикальная плоскость. Сумма моментов сил и реакций опор относительно опоры А åmA = 85Fr – Fad1/2 – BY170 = 0 Отсюда находим реакцию опор A и В в плоскости YOZ BY = (1198·85 – 613·79,39/2)/170 = 456 H AY = Fr – ВY = 1198 – 456 = 742 H Изгибающие моменты в плоскости YOZ MY1 = 742·0,085 = 63,1 Н·м MY2 = 456·0,085 = 38,8 Н·м
Суммарные реакции опор А = (АХ2 + АY2)0,5 = (1822 + 7422)0,5 = 764 H B = (22842 + 4562)0,5 = 2329 H
|
