РАЗРЯДНЫЙ ТАЙМЕР/СЧЕТЧИК 0
8-разрядный таймер/счетчик может получать импульсы тактовой частоты - CK, импульсы с предварительного делителя (CK/8, CK/64, CK/256 или CK/1024), импульсы с внешнего вывода или быть остановлен соответствующими установками регистра TCCR0. Флаг переполнения таймера находится в регистре TIFR. Биты управления таймером расположены в регистре TCCR0. Разрешение и запрещение прерываний от таймера управляется регистром TIMSK. При работе таймера/счетчика от внешнего сигнала, внешний сигнал синхронизируется с тактовым генератором ЦПУ. Для правильной обработки внешнего сигнала, минимальное время между соседними импульсами должно превышать период тактовой частоты процессора. Сигнал внешнего источника обрабатывается по спадающему фронту тактовой частоты процессора. 8-разрядный таймер/счетчик можно использовать как счетчик с высоким разрешением, так и для точных применений с низким коэффициентом деления тактовой частоты. Более высокие коэффициенты деления можно использовать для медленных функций или измерения временных интервалов между редкими событиями.

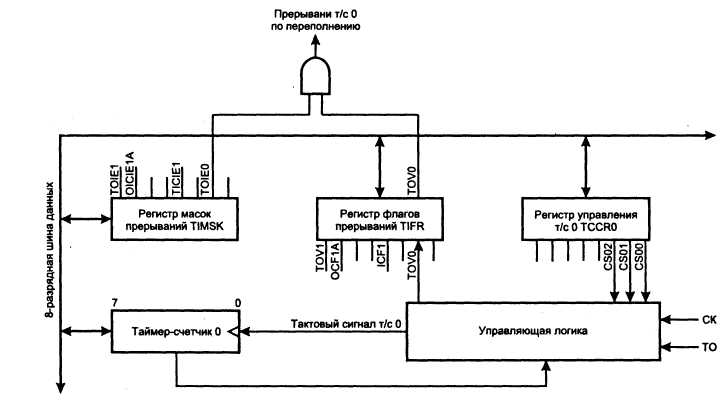

Рис.16.2. Структурная схема таймера/счетчика 0.
|
