Схемы намыва.

Рис. 5.7. Безэстакадно – торцовой способ намыва: 1 и 2 – первичное и текущее обвалование; 3 – положения намывного пульпопровода; 4 – водосбросный колодец; 5 – водосбросная траншея; 6 – кран-трубоукладчик; 7 – бульдозер

Рис. 5.8. Безэстакадно-встречно-торцовый способ намыва: 1 и 2 – первичное и текущее обвалование; 3 – положения намывного пульпопровода; 4 – кран-трубоукладчик; 5 – водосбросный колодец; 6 – прудок; 7 – бульдозер

При бесколодцевой схеме намыва укладка пульповода 2 осуществляется на основной площадке земляного полотна. Вдоль подошвы насыпи устраивается продольное обвалование на протяжении всего участка намыва (h≈2м). Участок намыва делится на карты длиной порядка 200 м. На границах карт устраивается поперечное обвалование высотой примерно 2 м. В поперечном и продольном обваловании укладываются трубы, которые нужны для стока осветленной воды из одной карты в другую и за пределы карты. После того, когда намываемый грунт достигает низа трубы, намыв прекращается, труба переставляется на новый уровень и работы продолжаются дальше.

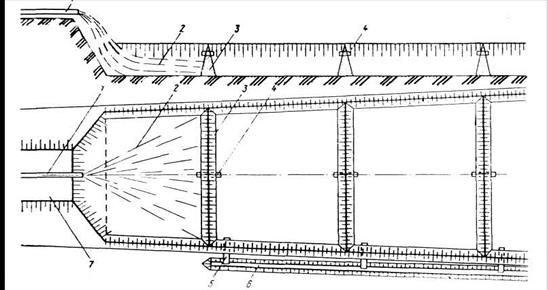

Рис. 5.9. Бесколодцевый намыв с поперечным обвалованием: 1 – земляное полотно; 2 – пульповод; 3 – поперечное обвалование; 4 и 5 – трубы; 6 – водоотводный канава; 7 – насыпь

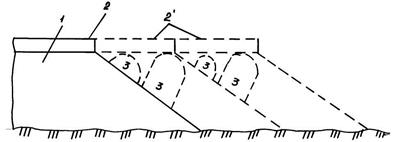

Рис. 5.10. Послойно-грунтоопорный способ намыва: 1 - насыпь; 2 - намывной пульпопровод; 2’ - участки наращивания пульпопровода; 3 - валы грунта.
