Измерение цилиндрических отверстий, внутренних канавок и выточек

Измерение цилиндрических отверстий. Цилиндрические отверстия малой точности можно измерять нутромером и обычным штангенциркулем, а точные — прецизионным штангенциркулем, микрометрическими нутромерами и калибрами-пробками.

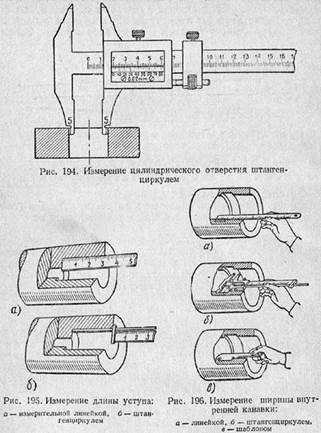

Штангенциркули имеют для этой цели точно обработанные уступы на концах губок. Для измерения их вводят в отверстие и касаются его стенок (рис. 194). К прочитанному на шкале размеру прибавляют ширину обеих губок, которая обычно равна 10 мм (ширина одной губки — 5 мм), реже — 5 мм.

Измерение внутренних канавок и выточек. Внутренние канавки и выточки измеряют по диаметру и по длине. Для измерения диаметра пользуются измерительным инструментом, применяемым для измерения отверстий.

Измерение длины уступа внутренней выточки можно производить измерительной линейкой (рис. 195, а) или штангенциркулем (рис. 195, б).

На рис. 196, а показано измерение ширины внутренней канавки линейкой, острыми ножками штангенциркуля (рис. 196, б) или шаблоном (рис. 196, в). Таким же способом можно промерить расположение выточки и канавки относительно торца детали.
