В. Центральное кольцо.



Центральное кольцо воспринимает распоры со стороны раздельных ребер от вертикальных нагрузок (рисунок 13).

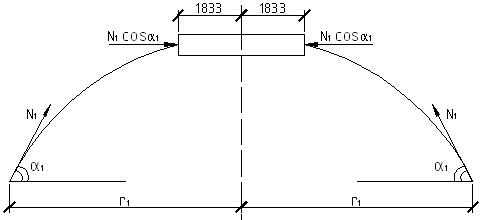

Рис. 13. К расчету центрального кольца.



Распор раздельного ребра:

, где ; ;

.

Поскольку радиальные ребра расположены часто по периметру центрального кольца, то приведу нагрузки на кольцо к равномерно распределенной по оси кольца:

, где - ширина опирания ребра.

Продольное сжимающее усилие в центральном кольце определяется по формуле:

.

Настил приваривается к центральному кольцу, что обеспечивает его устойчивость.

Поэтому требуемое сечение кольца устанавливаю по прочности:

.

Сечение центрального кольца конструирую в виде сварного двутавра (рисунок 14).

Рис. 14. Сечение центрального кольца.



Высота сечения стенки двутавра (305 мм.) принимается равной высоте прокатного швеллера № 30 (радиального ребра) и плюс 5мм. на зазор.

Фактическое сечение центрального кольца:

.

Принятое сечение центрального кольца несколько завышено с учетом того, что при неравномерной нагрузке на купол кольцо дополнительно будет испытывать кручение.



9. Б иблиографический список использованной литературы.





1. Металлические конструкции / Под редакцией Е.И. Беленя, - 6-е издание переработанное и дополненное – М.: Стройиздат, 1985.-560с.

2. Основные положения по проектированию вертикальных цилиндрических резервуаров и газгольдеров: Учебное пособие / Г.А. Нехаев/ Тул. гос. ун-т.: -Тула, 2000.-142с.

3. СНиП 2.01.07-85^*. Нагрузки и воздействия.- М.: Министерство строительства Российской Федерации, 1996.-43с.

4. Справочник проектировщика: Металлические конструкции / Под редакцией Мельникова Н.П./ - М.: Госиздат литературы по строительству и строительным материалам, 1980г.
