Устройства электропитания связи УЭПС-2, УЭПС-3, УЭПС-2К, УЭПС-ЗК Юрьев-Польского завода предназначены для электропитания аппаратуры связи номинальным напряжением 24, 48 или 60 В постоянного тока в буфере с аккумуляторной батареей или без нее и представляют собой модульную электропитающую установку, собранную в шкафу (УЭПС-2, УЭПС-3) или в блочном каркасе-крейте (УЭПС-2К, УЭПС-ЗК). Внешний вид приведен на рисунке 1.
Типы УЭПС, их состав и основные электрические параметры представлены в табл. 1.
Условное обозначение устройств: УЭПС-2 ХХ/XXX –ХХ ХХ – Х, где
УЭПС-2 XX / XXX - XX XX -X
модификация (1, М и др.)
количество выпрямителей, установленных в стойке
количество выпрямителей, входящих в состав стойки при полной комплектации максимальный ток нагрузки при полной комплектации выпрямителями, А номинальное выходное напряжение, В код стойки
В устройствах УЭПС установлены выпрямители ВБВ с бестрансформаторным входом, а также устройства автоматики, контроля и сигнализации.
| |
| | | Электропитание УЭПС осуществляется от четырех- или пятипроводной сети трехфазного переменного тока с номинальным напряжением 380В или от однофазной сети переменного тока номинальным напряжением 220В.
При неполной комплектации выпрямителями максимальный выходной ток устройств определяется как произведение максимального выходного тока выпрямителя на количество установленных выпрямителей, а минимальный ток - как соответствующий данному устройству процент от полученной величины максимального выходного тока устройства. Максимальная выходная мощность определяется как произведение полученной величины максимального выходного тока на максимальное выходное напряжение.
Установившееся отклонение выходного напряжения не превышает ±1% от установленного значения при изменении тока нагрузки от минимального до максимального значения и напряжения сети переменного тока в соответствии с табл. 1.
| |

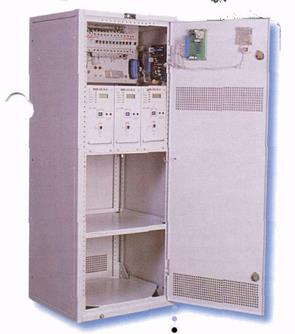

| Рис.1 Внешний вид ЭПУ
УЭПС-2
| |
Основные электрические параметры УЭПС Таблица 1
|
Тип устройства
| Диапазон регулир-я выходного напряжения,
В
| Диапазон фазного напряжения сети перем. тока, В
| Выходной ток (ток нагрузки)
максим./
миним., А
| Выпрямители ВБВ
| Максим. выходная мощность, Вт
| Габаритные размеры
(высота х ширина х глубина), мм
| Цена
без ВБВ,
руб.
|
|
Тип
| Кол-во ВБВ полн./непол комплект, шт.
|
| УЭПС-2 24/40-22-М
|
21,5-28
| 176-264
| 40/8
| ВБВ 24/20-2М
| 2/1
|
| 315х481х455
|
|
| УЭПС-2 24/60-33-М
| 176-264
| 60/12
| ВБВ 24/20-2М
| 3/2
|
| 1300х460х600
|
|
| УЭПС-3К 24/90-33
| 176-290
| 90/4,5
| ВБВ 24/30-3К
| 3/2
|
| 399х483х470
|
|
| УЭПС-2 24/120-44-1
| 160-290
| 120/6
| ВБВ 24/30-2МК
| 4/3 или 2
|
| 1950х600х600
|
|
| УЭПС-2 24/200-44
| 176-290
| 200/10
| ВБВ 24/50-2К
| 4/3 или 2
|
| 1950х600х600
|
|
| УЭПС-2 48/20-22-М
|
43-56
| 176-264
| 20/2
| ВБВ 48/10-2М
| 2/1
|
| 315х481х455
|
|
| УЭПС-2 48/30-33-М
| 176-264
| 30/3
| ВБВ 48/10-2М
| 3/2
|
| 1305х460х600
|
|
| УЭПС-3К 48/60-33
| 176-290
| 60/3
| ВБВ 48/20-3К
| 3/2
|
| 399х483х470
|
|
| УЭПС-2 48/80-44-1
| 160-290
| 80/4
| ВБВ 48/20-2МК
| 4/3 или 2
|
| 1950х600х600
|
|
| УЭПС-2 48/140-44
| 176-290
| 140/7
| ВБВ 48/35-2К
| 4/3 или 2
|
| 1950х600х600
|
|
| УЭПС-3 48/180-0606
| 176-290
| 180/9
| ВБВ 48/30-3К
| 6/5 или 4
|
| 1950х600х600
|
|
| УЭПС-2 48/240-44
| 187-253
| 240/12
| ВБВ 48/60-2
| 4/3 или 2
|
| 1950х600х600
|
|
| УЭПС-2 48/240-88
| 176-290
| 240/12
| ВБВ 48/30-2К
| 8/7,6 или 5
|
| 1950х600х600
|
|
| УЭПС-2 60/16-22-М
|
54-72
| 176-264
| 16/1,6
| ВБВ 60/8-2М
| 2/1
|
| 315х481х455
|
|
| УЭПС-2 60/24-33-М
| 176-264
| 24/2,4
| ВБВ 60/8-2М
| 3/2
|
| 1300х460х600
|
|
| УЭПС-3К 60/45-33
| 176-290
| 45/2.25
| ВБВ 60/15-3К
| 3/2
|
| 399х483х470
|
|
| УЭПС-2 60/60-44-1
| 160-290
| 60/3
| ВБВ 60/15-2МК
| 4/3 или 2
|
| 1950х600х600
|
|
| УЭПС-2 60/100-44
| 176-290
| 100/5
| ВБВ 60/25-2К
| 4/3 или 2
|
| 1950х600х600
|
|
| УЭПС-3 60/150-0606
| 176-290
| 150/7,5
| ВБВ 60/25-3К
| 6/5 или 4
|
| 1950х600х600
|
|
| УЭПС-2 60/200-44
| 187-253
| 200/10
| ВБВ 60/50-2
| 4/3 или 2
|
| 1950х600х600
|
|
| УЭПС-2 60/200-88
| 176-290
| 200/10
| ВБВ 60/25-2К
| 8/7,6 или 5
|
| 1950х600х600
|
|
| УЭПС-3 60/300-1212
| 176-290
| 300/15
| ВБВ 60/25-3К
| 12/11,10, 9
|
| 1950х600х600
|
|
| УЭПС-2 А1
|
Аккумуляторный шкаф
| 1050х600х600
|
|
| УЭПС-2 А2
| 1950х600х600
|
|
| УЭПС-2 А3
| 1650х600х600
|
|
Устройства УЭПС обеспечивают:
- одновременное питание нагрузки и подзаряд аккумуляторной батареи;
- защиту аккумуляторной батареи от разряда ниже допустимого уровня;
- изменение выходного напряжения с напряжения заряда на напряжение непрерывного подзаряда по окончании заряда аккумуляторных батарей;
- защиту от короткого замыкания батарейных цепей, выходных цепей выпрямителей и цепей нагрузки;
- термокомпенсацию;
- батарейное тестирование;
- равномерное распределение тока нагрузки между выпрямителями устройства;
- отключение низкоприоритетной нагрузки при разряде батареи;
- местную и дистанционную сигнализацию.
Пульсации напряжения на выходе устройств при работе на активную нагрузку не более: - по действующему значению п-ой гармонической составляющей в диапазоне частот от 300 Гц до 150 кГц - 50мВ,
- по псофометрическому значению (для устройств с выходным напряжением 60 и 48В) - 2мВ/
