Установка и закрепление резца

Перед обтачиванием нужно правильно установить резец в резцедержателе, следя за тем, чтобы выступающая из него часть резца была возможно короче — не больше 1,5 высоты его стержня.

При большем вылете резец при работе будет дрожать, в результате обработанная поверхность получится негладкой, волнистой, со следами дробления.

На рис. 101 показана правильная и неправильная установка резца в резцедержателе.

В большинстве случаев рекомендуется устанавливать вершину резца на высоте центров станка. Для этого применяют подкладки (не больше двух), помещая их под всей опорной поверхностью резца. Подкладка представляет собой плоскую стальную линейку длиной 150—200 мм, имеющую строго параллельные верхнюю и нижнюю поверхности. Токарь должен иметь набор таких подкладок разной толщины, чтобы получить необходимую для установки резца высоту. Не следует для этой цели пользоваться случайными пластинками.

Подкладки надо ставить под резец так, как показано на рис. 102 сверху.

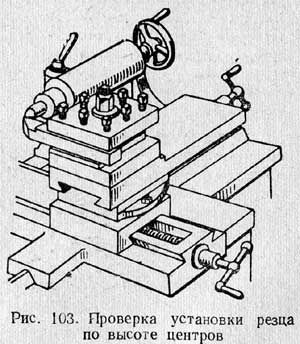

Для проверки положения вершины резца по высоте подводят вершину его к одному из предварительно выверенных центров, как показано на рис. 103. Для этой же цели можно пользоваться риской, проведенной на пиноли задней бабки, на высоте центра.

Закрепление резца в резцедержателе должно быть надежным и прочным: резец должен быть закреплен не менее чем двумя болтами. Болты, закрепляющие резец, должны быть равномерно и туго затянуты.
