Установка и закрепление деталей в патронах

Короткие детали обычно устанавливают и закрепляют в патронах, которые подразделяются на простые и самоцентрирующие.

Простые патроны изготовляют обычно четырехкулачковыми (рис. 113). В таких патронах каждый кулачок 1, 2, 3 и 4 перемещается своим винтом 5 независимо от остальных. Это позволяет устанавливать и закреплять в них различные детали как цилиндрической, так и нецилиндрической формы. При установке детали в четырехкулачковом патроне необходимо ее тщательно выверить, чтобы она не била при вращении.

Выверку детали при ее установке можно производить при помощи рейсмаса. Чертилку рейсмаса подводят к проверяемой поверхности, оставляя между ними зазор в 0,3—0,5 мм; поворачивая шпиндель, следят за тем, как изменяется этот зазор. По результатам наблюдения отжимают одни кулачки и поджимают другие до тех пор, пока зазор не станет равномерным по всей окружности детали. После этого деталь окончательно закрепляют.

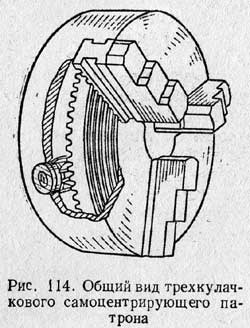

Самоцентрирующие патроны (рис. 114 и 115) в большинстве случаев применяются трехкулачковые, значительно реже - двухкулачковые. Эти патроны очень удобны в работе, так как все кулачки в них перемещаются одновременно, благодаря чему деталь, имеющая цилиндрическую поверхность (наружную или внутреннюю), устанавливается и зажимается точно по оси шпинделя; кроме того, значительно сокращается время на установку и закрепление детали.

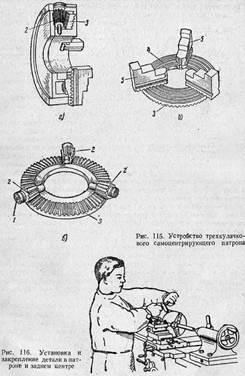

В нем кулачки перемещаются при помощи ключа, который вставляют в четырехгранное отверстие 1 одного из трех конических зубчатых колес 2 (рис. 115, в). Эти колеса сцеплены с большим коническим колесом 3 (рис. 115, б). На обратной плоской стороне этого колеса нарезана многовитковая спиральная канавка 4 (рис. 115, б). В отдельные витки этой канавки входят своими нижними выступами все три кулачка 5. Когда ключом повертывают одно из зубчатых колес 2, вращение передается колесу 3, которое, вращаясь, посредством спиральной канавки 4 перемещает по пазам корпуса патрона одновременно и равномерно все три кулачка. При вращении диска со спиральной канавкой в ту или другую сторону кулачки приближаются или удаляются от центра, соответственно зажимая или освобождая деталь.

Необходимо следить, чтобы деталь была прочно закреплена в кулачках патрона. Если патрон в исправном состоянии, то прочный зажим детали обеспечивается применением ключа с короткой ручкой (рис. 116). Другие способы зажима, например зажим с помощью ключа и длинной трубы, надеваемой на ручку, ни в коем случае не должны допускаться.

Кулачки патронов. Кулачки применяют закаленные и сырые. Обычно пользуются закаленными кулачками ввиду их малой изнашиваемости. Но при зажиме такими кулачками деталей с чисто обработанными поверхностями на деталях остаются следы в виде вмятин от кулачков. Во избежание этого рекомендуется применять также и сырые (незакаленные) кулачки.

Сырые кулачки удобны еще и тем, что их можно периодически растачивать резцом и устранять биение патрона, которое неизбежно появляется при длительной его работе.

Установка и закрепление деталей в патроне с поддержкой задним центром. Этот способ применяется при обработке длинных и сравнительно тонких деталей (рис. 116), которые недостаточно закрепить только в патроне, так как усилие от резца и вес выступающей части могут изогнуть деталь и вырвать ее из патрона.

Цанговые патроны. Для быстрого закрепления коротких деталей небольшого диаметра за наружную обработанную поверхность применяют цанговые патроны. Такой патрон показан на рис. 117. Коническим хвостовиком 1 патрон устанавливается в коническом отверстии шпинделя передней бабки. В выточке патрона установлена разрезная пружинящая втулка 2 с конусом, называемая цангой. В отверстие 4 цанги вставляют обрабатываемую деталь. Затем навертывают на корпус патрона при помощи ключа гайку 3. При навертывании гайки пружинящая цанга сжимается и закрепляет деталь.

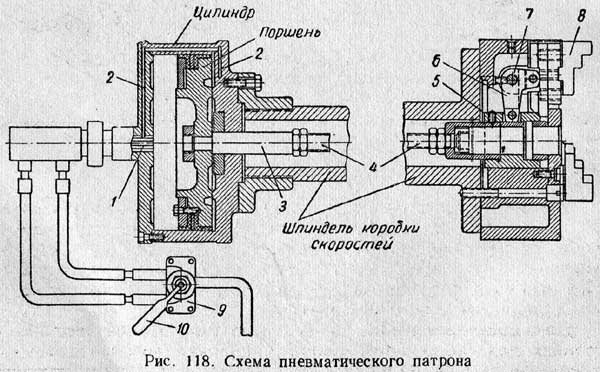

Пневматические патроны. На рис. 118 показана схема пневматического патрона, который обеспечивает быстрое и надежное закрепление деталей.

На левом конце шпинделя закреплен воздушный цилиндр, внутри которого имеется поршень. Сжатый воздух по трубкам поступает в центральные каналы 1 и 2, откуда направляется в правую или левую полость цилиндра. Если воздух поступает по каналу 1 в левую полость цилиндра, то поршень вытесняет воздух из правой полости цилиндра по каналу 2 и наоборот. Поршень связан со штоком 3, соединенным со штангой 4 и ползуном 5, который действует на длинные плечи 6 коленчатых рычажков, короткие плечи 7 которых перемещают зажимные кулачки 8 патрона.

Длина хода кулачков составляет 3—5 мм. Давление воздуха обычно 4—5 am. Для приведения в действие пневматического цилиндра на корпусе коробки скоростей устанавливается распределительный кран 9, поворачиваемый рукояткой 10.
