Навинчивание и свинчивание кулачковых патронов

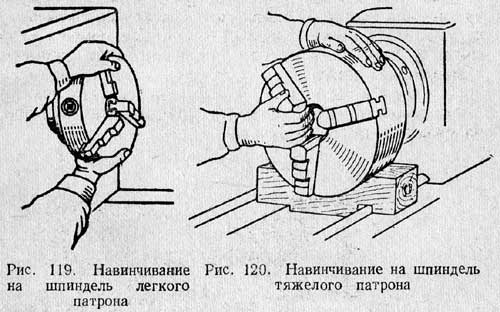

Прежде чем навинчивать патрон на шпиндель, необходимо тщательно протереть тряпкой резьбу на конце шпинделя и в отверстии патрона и затем смазать их маслом. Легкий патрон подносят обеими руками непосредственно к концу шпинделя и навинчивают его до отказа (рис. 119). Тяжелый патрон рекомендуется положить на доску (рис. 120), подведя его отверстие к концу шпинделя, навинчивают патрон до отказа, как и в первом случае, вручную. При навинчивании патрона нужно следить за тем, чтобы оси патрона и шпинделя строго совпадали.

Для предупреждения случаев самоотвинчивания патронов в станках для скоростного резания применяют дополнительное закрепление патрона на шпинделе при помощи различных устройств

(навинчивание дополнительной гайки, закрепление патрона фасонными сухарями и др.).

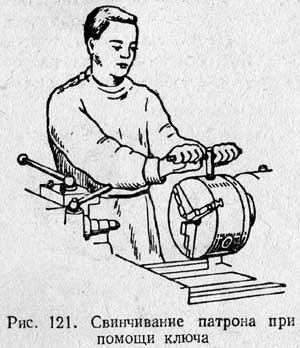

Свинчивание патрона производится следующим образом. Вставляют в патрон ключ и обеими руками производят рывок на себя (рис. 121).

Другие способы свинчивания, связанные с резкими ударами по патрону или по кулачкам, недопустимы: патрон повреждается, кулачки в его корпусе расшатываются.

Навинчивание и свинчивание тяжелого патрона лучше производить, прибегая к помощи подсобного рабочего.
