Обработка деталей в люнетах

Длинные и тонкие детали, длина которых в 10—12 раз больше их диаметра, при обтачивании прогибаются как от собственного веса, так и от усилия резания. В результате деталь получает неправильную форму — в середине она оказывается толще, а по концам — тоньше. Избежать этого можно, применив особое поддерживающее приспособление, называемое люнетом. При применении люнетов можно обтачивать детали с высокой точностью и снимать стружку большего сечения, не опасаясь прогиба детали. Люнеты б,шают неподвижные и подвижные.

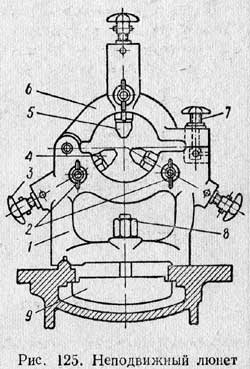

Неподвижный люнет (рис. 125) имеет чугунный корпус 1, с которым посредством откидного болта 7 скрепляется откидная крышка 6, что облегчает установку детали. Корпус люнета внизу обработан соответственно форме направляющих станины, на которых он закрепляется посредством планки 9 и болта 8. В отверстиях корпуса при помощи регулировочных болтов 3 перемещаются два кулачка 4, а на крыше — один кулачок 5. Для закрепления кулачков в требуемом положении служат винты 2. Такое устройство позволяет устанавливать в люнет валы различных диаметров.

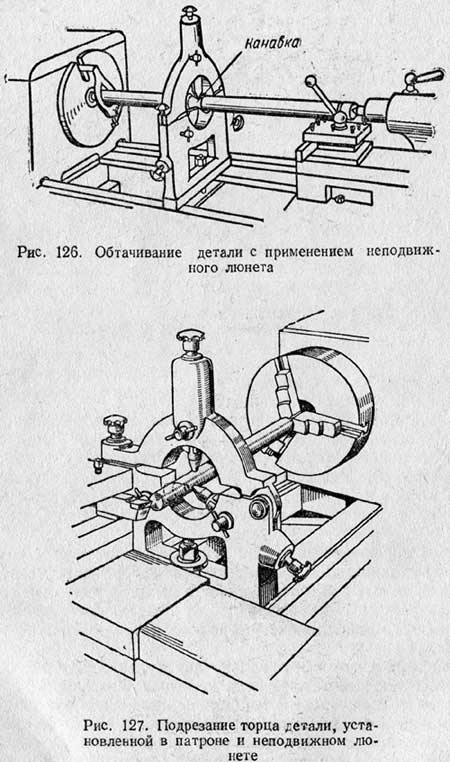

Прежде чем установить необточенную заготовку в неподвижный люнет, нужно проточить у нее посередине канавку под кулачки шириной немного больше ширины кулачка (рис. 126). Если заготовка имеет большую длину и малый диаметр, то при этом неизбежен ее прогиб. Во избежание этого протачивают дополнительную канавку ближе к концу заготовки и, установив в ней люнет, протачивают основную канавку посередине.

Неподвижные люнеты применяют также для отрезания концов и подрезания торцов у длинных деталей. На рис. 127 показано использование неподвижного люнета при подрезании торца: деталь закреплена одним концом в трехкулачковом патроне, а другим установлена в люнете.

Таким же образом можно обработать точное отверстие с торца длинной детали, например, расточить коническое отверстие в шпинделе токарного станка или просверлить такую деталь по всей ее длине.

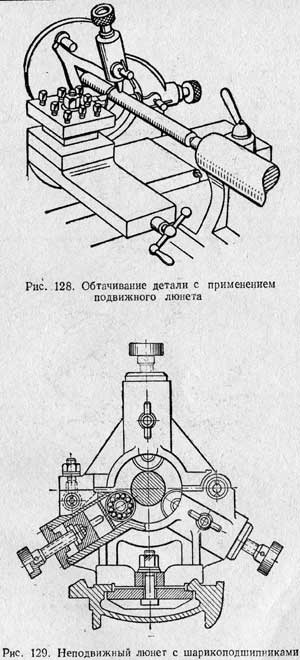

Подвижный люнет (рис. 128) используют при чистовом обтачивании длинных деталей. Люнет закрепляют на каретке суппорта так, что он вместе с ней перемещается вдоль обтачиваемой детали, следуя за резцом. Таким образом, он поддерживает деталь непосредственно в месте приложения усилия и предохраняет деталь от прогибов.

Подвижный люнет имеет только два кулачка. Их выдвигают и закрепляют так же, как кулачки неподвижного люнета.

Люнеты с обычными кулачками не пригодны для скоростной обработки из-за быстрого износа кулачков. В таких случаях применяют люнеты с роликовыми или шариковыми подшипниками (рис. 129) вместо обычных кулачков, благодаря чему облегчается работа роликов и уменьшается нагрев обрабатываемой детали.
