Барометрический высотомер ВД-10К

Барометрический двухстрелочный высотомер ВД-10К предназначен для измерения высоты полета вертолета относительно той поверхности, атмосферное давление которой установлено на барометрической шкале прибора (места взлета, посадки или другого пункта).

Рис.3. Высотомер ВД-10К

Шкала высоты ВД-10 отградуирована от 0 до 10000м, оцифровка через каждую 1000м. Цена деления для малой стрелки 100м, для большой - 10м. Прибор имеет барометрическую шкалу в пределах от 670 до 790 мм рт ст. оцифровка шкалы через 5 мм рт. ст., цена деления 1 мм рт. ст.

Шкала барометрического давления дает возможность вносить поправку в показания высотомера, когда давление в месте посадки несовпадает с давлением у земли в момент вылета.

На лицевой части прибора имеется кремальера, которая служит для установки стрелок на «0» на земле, а также для внесения поправки на давление воздуха в районе аэродрома посадки.

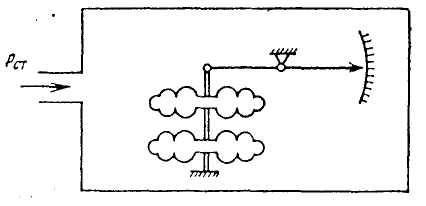

Принцип действия ВД-10 (рис. 4) основан на измерении статического (атмосферного) давления, которое закономерно изменяется с изменением высоты полета вертолета. Чувствительным элементом высотомера служит блок анероидных коробок, помещенный в герметический корпус, полость которого соединена со статической системой приемника воздушных давлений ПВД-6М.. Остаточное давление воздуха в коробках 0,15—0,2 мм рт. ст. В герметичный корпус высотомера со статической камеры ПВД подводится статическое давление. С поднятием на высоту давление в корпусе прибора уменьшается, что вызывает деформацию анероидных коробок. Через передающий механизм ход анероидных коробок передается на стрелки прибора.

Рис.4. К принципу действия высотомера
