УКАЗАТЕЛЬ ПОЛОЖЕНИЯ ШАГА ВИНТА УП21

Указатель УП21 служит для дистанционного определения шага лопастей несущего винта. В комплект указателя входят индикатор ИП-21-15 и датчик ДС-11.

Датчик ДС-11 установлен на главном редукторе и тягой связан с ползуном автомата перекоса вертолета. Индикатор ИП-21-15размещен палевой приборной доске.

Основные технические данные:

Напряжение питания: постоянного тока 27В, трехфазного переменного тока 36В 400Гц. Погрешность указателя по углу поворота оси датчик ± 2°. Погрешность указателя в нормальных условия ± 1°. Скорость отработки следящей системы не менее 50 град/с. Рабочий диапазон окружающей среды от -60 °С до +100 °С

Рис. 00. Индикатор положения шага винта

Работа указателя основана на применении дистанционной сельсинной передачи, состоящей из сельсина-датчика (размещен в датчике ДС-11) и сельсина-приемника (размещен в индикаторе ИП-21-15), работающих в трансформаторном режиме.

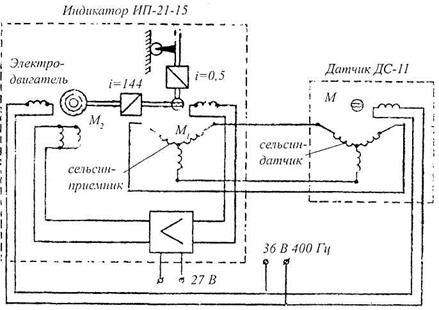

Рис. Схема указателя шага винта

Датчик предназначен для преобразования углового перемещения тяги ползуна в электрический сигнал, а индикатор - для индикации положения шага винта.

Сигнал управления поступает на вход полупровод­никового усилителя, который питает обмотку реверсивного двухфазного индукционного электродвигателя М_г

Электродвигатель с помощью редуктора поворачивает ротор сельсина-приемника в сторону согласования. Таким образом, каждому положению контролируемого элемента соответствует определенное положение стрелки индикатора.
