ТЕРМОЭЛЕКТРИЧЕСКИЙ ТЕРМОМЕТР ТСТ-282С
Термометр ТСТ-282С предназанчен для дистанционного измерения температуры выходящих газов за турбиной двигателя АИ-9В.

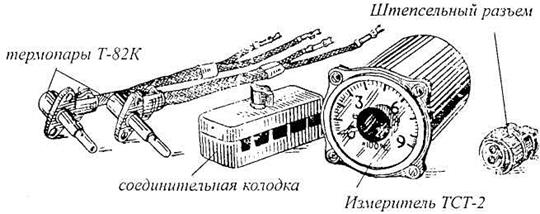

В комплект ТСТ-282С входят: - две термопары Т-82К; - соединительная колодка; - измеритель ТСТ-2; - штепсельный разъем. Принцип работы термометра основан на термоэлектрическом принципе. В термометре применены хромель-алюмелевые термопары. Рабочий конец термопар
(горячий спай) помещается в среду, температура которой замеряется, а свободный конец (холодный спай) отнесен посредством компенсационных проводов к измерителю. Рис. Указатель ТСТ-2 При изменении температуры газового потока в цепи термометра изменяется ТЭДС, величина которой отсчитывается по милливольтметру-измерителю. Измеритель ТСТ-2, установленный на средней панели электропульта пилотов является прибором магнитоэлектрической схемы. Вращающий момент измерителя создается в результате взаимодействия двух магнитных полей: поля постоянного магнита и магнитного поля, создаваемого током, проходящим по обмотке рамки. Основные технические данные ТСТ-282С: Предел измерения от 0 до 900 °С. Рабочий диапазон измерения от 600 до 800 °С. Погрешность измерения при температуре окружающей среды (20 ± 5)°С: в рабочем диапазоне ± 20 °С, - в остальном диапзоне ± 55°С.
|
