ИЗМЕРИТЕЛЬНАЯ АППАРАТУРА 2ИА-6



Сдвоенная измерительная аппаратура 2ИА-6 предназначена для измерения температуры газов двигателя ТВЗ-117МТ (ВМ) при получении сигнала (по ТЭДС) от параллельно соединенных термопар.

Сдвоенная аппаратура 2ИА-6 имеет две независимые системы измерения температуры (левого и правого двигателей). В комплект аппаратуры 2ИА-6 входят:

- сдвоенный указатель температуры 2УТ-6К (на левой приборной доске);

- сдвоенный усилитель 2УЭ-6Б сер.2 (на правой этажерке в кабине экипажа);

- две переходные колодки ПК-6 (в грузовой кабине в верхней части шп. № 4);

- 28 термопар Т-102 (по 14 на двигателе).

- Основные технические данные:

Пределы измерения......................................................................... от 0 до 1200 °С

Рабочий диапазон измерения...................................................... от 300 до 1000 °С

Погрешность показаний: - в рабочем диапазоне измерения........................ ± б °С

- в нерабочем диапазоне измерения................................................................. ±8 °С

Колебание и увод стрелок указателя............................................. не более ± б °С

Время готовности к работе............................................................................ 1 мин

Источники питания: - постоянный ток напряжением..................... (27 ± 2,7) В

- переменный ток напряжением.................................................. (115 ± 5) В 400 Гц

Принцип действия аппаратуры основан на компенсационном методе измерения ТЭДС термопары. Встречно с ТЭДС термопары включено компенсирующее напряжение измерительной мостовой схемы, величина которого однозначно зависит от положения движка потенциометра мостовой схемы.

Разность ТЭДС и компенсирующего напряжения преобразуется, усиливается усилителем и подается на реверсивный двигатель отработки, перемещающий движок потенциометра до тех пор, пока компенсирующее напряжение не будет равно измеряемой ТЭДС. Таким образом, каждому значению измеряемой ТЭДС соответствует определенное положение движка потенциометра, с которым кинематически связана стрелка указателя.

Рис.00. Сдвоенный указатель 2УТ-6К

Сдвоенный указатель 2УТ-6К предназначен для измерения температуры газов двигателей. Указатель имеет два вибрационно-устойчивых измерительных механизма, смонтированных в общем корпусе и работающих независимо друг от друга. Подвижная система указателя состоит из двух редукторов, потенциометров, двигателей, микровыключателей и элементов сигнализации. На циферблате нанесены две шкалы грубого отсчета от 0 до 1200 °С (цена деления -100 °С) и две шкалы точного отсчета от 0 до 100 °С (цена деления - 5 °С).

Сдвоенный усилитель 2УЭ-6Б серия 2 имеет из два независимых канала, в каждый из которых входят: преобразователь постоянного напряжения в переменное, предварительный усилитель напряжения, подавитель помех, усилитель мощности, устройство регулировки «нуля» усилителя, элементы питания схемы.

Переходные колодки ПК-6 предназначены для автоматической компенсации ТЭДС холодного спая термопар и содержит теплочувствительное никелевое сопротивление, величина которого меняется в зависимости от температуры. Это сопротивление электрически включено в плечо измерительной мостовой схемы.

Для проверки исправности аппаратуры 2ИА-6 на левой боковой панели электропульта пилотов установлены две кнопки: «КОНТРОЛЬ 2ИА-6 - ЗЕМЛЯ» и «КОНТРОЛЬ 2ИА-6 - ВОЗДУХ».

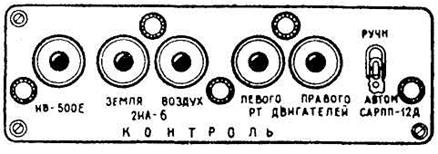

Рис. Панель контроля электропульта



При нажатии кнопки «КОНТРОЛЬ 2ИА-6 - ЗЕМЛЯ» перед запуском двигателей стрелки указателя 2УТ-6К должны показывать температуру выше максимально допутимой (950... 1270 °С).

При нажатии кнопки «КОНТРОЛЬ 2ИА-6 - ВОЗДУХ» при работающих двигателях стрелки указателя 2УТ-6К должны показывать температуру менее 150 °С.
