Построение по карте профилей местности






Если закрытые участки чередуются с открытыми, то поля не­видимости наиболее точно можно определить путем построения профилей местности. Этим способом обычно определяют и радио­локационные поля невидимости, т. е. участки, местности, которые находятся за преградой, в радиотени.





Рис. 104 Профильная линия, прочерченная на карте.



Профилем местности называется чертеж, изображаю­щий разрез местности вертикальной плоскостью, а направление на карте, вдоль которого строится профиль, - профильной ли­нией,

При построении профиля его горизонтальный масштаб, как правило, принимается равным масштабу карты, а вертикальный в 10—20 раз крупнее, для того чтобы более наглядно показать характер неровностей, взаимное командование точек и точнее определять непросматриваемые участки.

Пусть, например, требуется построить профиль местности по направлению вые. 101,2—сарай (рис. 104) и определить участки, непросматриваемые с вые. 101,2. Соединив на карте эти точки прямой линией, определяют на ней превышение между самой вы­сокой и самой низкой точками и устанавливают вертикальный масштаб профиля. Затем на миллиметровой или разграфленной бумаге проводят горизонтальные линии через равные промежутки по высоте (0,6 или 1 см) и оцифровывают их в соответствии с вы­бранным вертикальным масштабом (рис. 105). При этом нижнюю горизонтальную линию принимают равной отметке низшей горизонтали на профильной линии.

Подготовленный таким образом лист бумаги прикладывают нижним или верхним обрезом к профильной линии и из каждого пересечения ее с горизонталью проводят перпендикуляр до той линии, которая соответствует отметке данной горизонтали.

Полученные точки соединяют от руки плавной линией и отте­няют ее слегка штриховкой.

Если на профильной линии имеются местные предметы, кото­рые возвышаются над местностью, то при проведении линии учитывают высоту этих предметов.

Построенный таким образом профиль называют полным, так как с карты были перенесены все горизонтали.

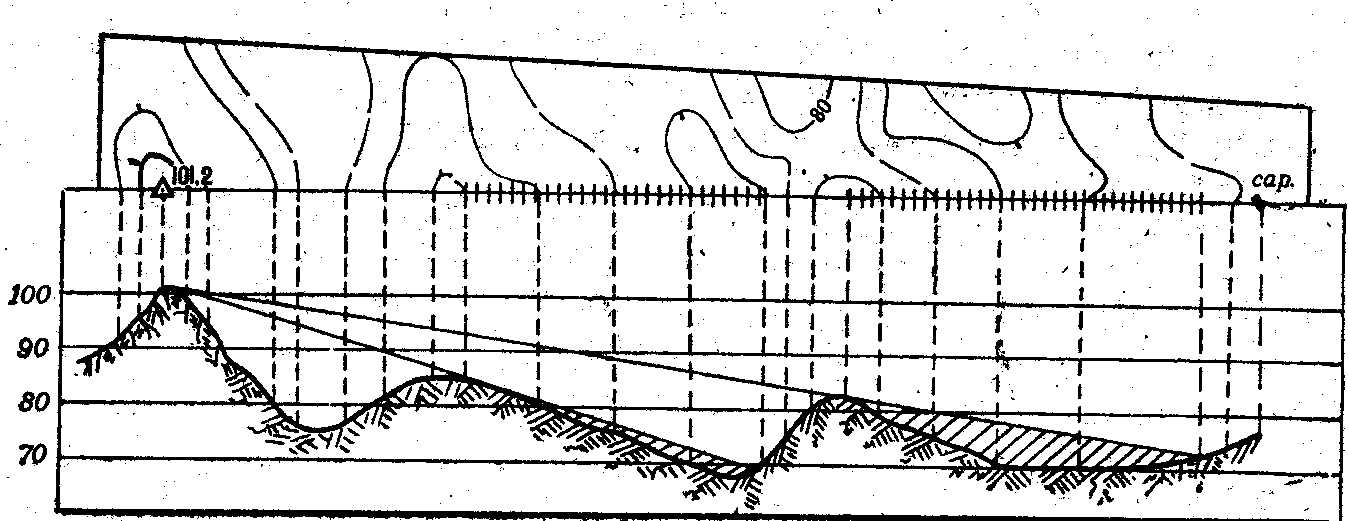

Рис. 105. Построение полного профиля и определение на нем непросматривае­мых участков.



На построенном профиле местности с выс. 101,2 через вершины укрытий проводят лучи зрения и непросматриваемые за укрытиями участки местности переносят на карту (рис. 105).

Для определения полей невидимости обычно нет необходимо­сти строить полный профиль. В этих целях достаточно иметь сокращенный профиль. При построении сокращенного про­филя в целях экономии времени на обрез графленой бумаги пере­носят только те горизонтали, которые обозначают границы подъ­емов и спусков, места резких перегибов скатов, а также точки у границ леса и населенных пунктов (рис. 108).

Иногда для определения границы видимости за укрытием вместо построения профиля ограничиваются нанесением на графле­ную бумагу лишь четырех точек: пункта наблюдения, укрытия и двух точек ската, между которыми предположительно проходит граница невидимости (рис. 106).

Для нанесение на карту полей невидимости построением про­филей поступают таким образом (рис. 107):

- в секторе наблюдения от пункта наблюдения через наиболее значительные укрытия проводят профильные линии и нумеруют их. Количество профильных линий зависит от характера местно­сти (на рис. 107 их проведено пять);

- по всем проведенным линиям строят сокращенные профили и определяют участки, непросматриваемые с пункта наблюдения (рис. 108);

- проводят на карте: границы полей невидимости, соединяя плавными кривыми сообразно рельефу местности все полученные на профильных линиях границы отдельных невидимых участков (рис. 107).



Рис.106. Определение границ видимости построением в профиле четырех точек.



Рис.107. Определение и нанесение полей невидимости на карту

.



Рис.108. Построение сокращенных профилей для определение полей невидимости.
