Определение по карте взаимной видимости тачек

Определение по карте взаимной видимости точек выполняют сопоставлением их высот, построением треугольника, вычислением, расчетом положения луча зрения.

Сопоставление высот точек является наиболее про­стым способом. Для того чтобы определить, будет ли видна точка (цель) с данного пункта наблюдения по линии ПН - Ц, выявляют неровности или местные предметы, которые могут закрывать ви­димости, и по горизонталям определяют абсолютные высоты пункта наблюдения ПН, возможного укрытия У и цели Ц. Если высота укрытия больше высоты ПН и высоты Ц, то цель не видна (рис. 99, а), а если меньше, то видимость есть (рис. 99, б). В том случае, когда высота укрытия больше высоты пункта наблюдения, но меньше высоты цели, или наоборот, и определить види­мость цели сопоставлением высот нельзя, прибегают к другим способам, рассматриваемым ниже.

Построением треугольника видимость точек опреде­ляют в следующем порядке (рис. 99, в):

— соединяют на карте точки ПН и Ц прямой линией и на ней отмечают укрытие У, которое может помешать наблюдению; на рис. 99, в таким укрытием может быть высота с горизонталью 100;

— определяют абсолютные высоты указанных трех точек (ПН, У, Ц); высоту самой низкой точки принимают за нуль и от­носительно нее определяют превышение двух остальных точек; в нашем примере нулевой является высота цели, укрытие выше нее на 10 м, а пункт наблюдения—на 40 м;

— полученные превышения в произвольном масштабе откладывают от соответствующих точек по перпендикулярам к линии ПН—Ц (на рис. 99, в 1 см на карте соответствует 20 м на местности);

— к точкам на перпендикулярах, соответствующим высоте рас­положения пункта наблюдения (цели) и укрытия, прикладывают линейку и проводят прямую (луч зрения). Если эта прямая прой­дет ниже нулевой точки, то последняя будет видна. В нашем при­мере цель не видна.

Для того чтобы установить, насколько надо подняться наблю­дателю, чтобы увидеть цель, прикладывают линейку к нулевой точке Ц и к концу перпендикуляра в точке У (рис. 99, в), прочерчивают направление второго луча зрения (на рис. 99, в—пунктир­ная линия). В нашем примере наблюдатель должен подняться примерно на 10 м.

Для определения видимости вычислением состав­ляют два отношения: отношение превышения ПН—Ц к превыше­нию укрытие—низшая точка (ПН или Ц) и отношение расстояний от наблюдателя до цели к расстоянию от укрытия до низшей точки. Сравнивают между собой величины этих отношений. Если отношение превышения больше отношения расстояний—цель видна, если же меньше—цель не видна.

Рис. 99. Определение видимости точек:— сопоставлением высот; в — построением треугольника

На рис. 99, в отношение превышений равно 4,0, а отношение расстояний—5,4. Первое отношение меньше второго, значит, цель не видна.

Установление видимости расчетом положения луча зрения основано на том, что луч зрения, проходящий от наблю­дателя через вершину укрытия, понижается или повышается про­порционально удалению от наблюдателя. Так, если укрытие У (рис. 100, а) находится от пункта наблюдения ПН на расстоянии Д, а луч зрения понижается на величину h, то на он понизится на - и т. д

Определим этим способом, будет ли виден сарай у поворота грунтовой дороги (рис. 100, б) с пункта наблюдения, находящегося на высоте 251,0.

От пункта наблюдения до укрытия У (абсолютная высота 220 м) луч зрения понизится на 31 м. Расстояние между этими точками на карте равно 3,5 см. Таким образом, на 1 см расстоя­ния на карте луч зрения понижается примерно на 9 м.

Расстояние от укрытия до сарая равно 2,5 см, следовательно, луч зрения у сарая понизится, еще примерно на 22 м и будет про­водить на высоте 198 м. Абсолютная отметка поверхности земли у сарая равна 180 м, а поэтому он не будет виден.

Этот способ особенно выгодно применять для нахождения гра­ницы видимости за укрытием. Для этого раствором циркуля, на­пример в 1 см, делают шаг за укрытием по направлению наблюде­ния и сравнивают высоту поверхности земли в этой точке с высо­той проходящего здесь луча зрения наблюдателя. Если окажется, что высота местности равна высоте луча зрения или превосходит ее, то точка видна с пункта наблюдения; если ниже, то точка не видна и делают следующий шаг циркулем. Сравнение высот луча зрения и местности повторяется до нахождения точки, за которой открывается видимость. Для повышения точности определения границы видимости шаг циркуля может быть уменьшен.

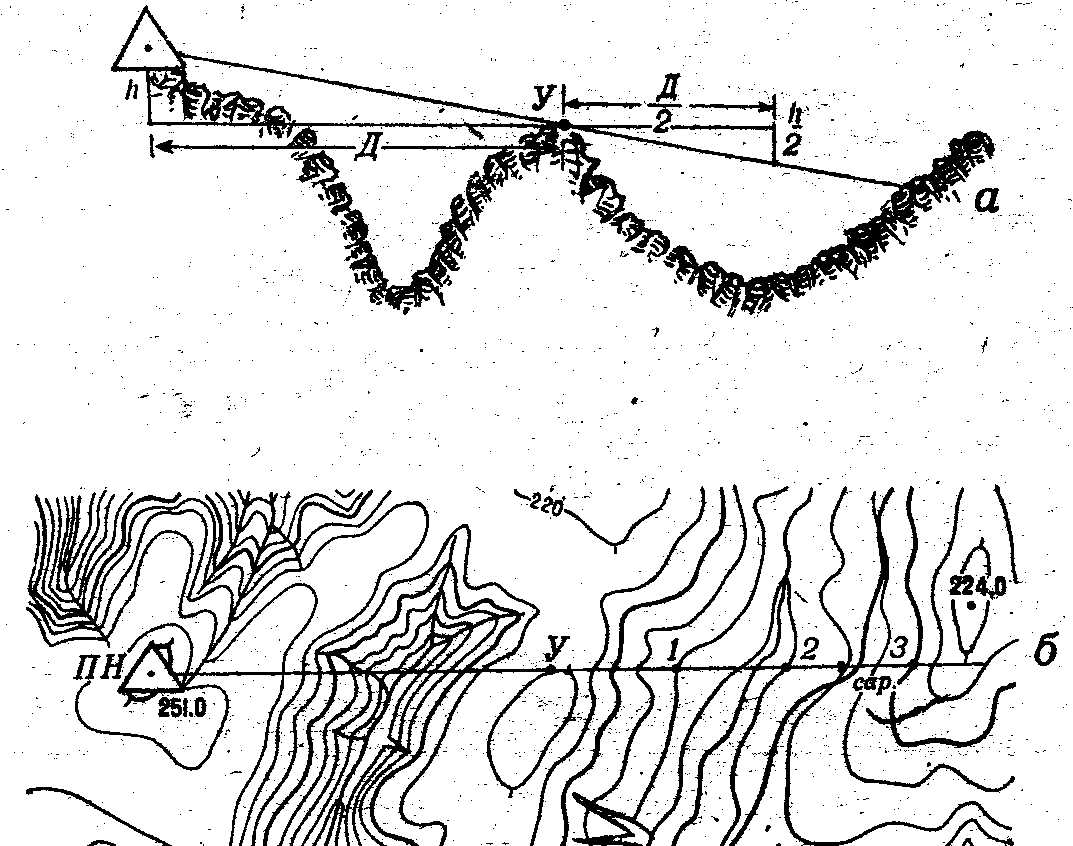

Рис. 100. Определение видимости точек расчетом положения луча зрения.



Для примера в направлении ПН—сар. (рис. 100,б) найдем границу видимости за укрытием У. Высота точки 1, отстоящей от укрытия на 1 см, равна 180 м, а высота луча зрения, проходящего из пункта наблюдения через укрытие, в этой точке составляет 211 м, т. е. видимости нет. Делаем второй шаг в 1 см. Для точки 2 высоты будут соответственно 170 и 202 м; видимости нет. Делаем третий шаг. В точке 8 высота местности составляет 195 м, а высота луча зрения 193 м. Следовательно, примерно от этой точки в направлении высоты 224,0 местность будет просматриваться
