Определение угла места цели
При определении по карте дальности стрельбы с закрытой огневой позиции получают горизонтальную дальность Д (рис. 115). Но цель обычно бывает расположена выше или ниже огневой позиции, и действительное наклонное расстояние до цели (ОЦ) не будет равно горизонтальной дальности. Поэтому в расстояние, измеренное по карте, вводят поправку, величина которой определяется углом места цели.
Рис.115. Угол место цели.
Углом места цели (е) называется угол между горизонтальной плоскостью, проходящей через орудие, и линией орудие—цель (ОЦ) (рис. 115). Если цель выше огневой позиции, то угол места цели считается положительным, а если ниже - отрицательным. Угол места целя в тысячных обычно определяется по формуле
e=
где: Нц—абсолютная высота цели, м; Нб—абсолютная высота орудия (батареи), м; Дб—дальность орудие (батарея) - цель, м.

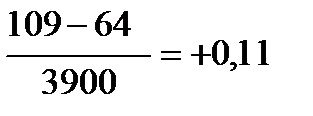

Пример. Цель—НП противника. Дб равно 3900 м. Вычислить угол места цели (рис, 113).
e =
|
