Принцип работы

Блок-схема прибора приведена на рис.4. Все соединения двойные. Несущим газом является гелий, который отбирается из баллона через редукционный вентиль, сушильное устройство и игольчатый вентиль – (см. блок 1).

Постоянный расход гелия, обеспечиваемый игольчатым вентилем, из-за сопротивления колонны обеспечивает избыточное давление, измеряемое датчиками, расположенными в блоке 1. Расход гелия фиксируется пузырьковым расходомером на выходе колонны в блоке 2.

Рис. 4. Блок-схема хроматографа

Блок 1 – регулирование и распределение газов; блок 2 – камера впрыскивания, хроматографические колонны, детекторы; блок 3 – термостат; блок 4 – электрометрический усилитель; блок 5 – управление детектором; блок 6 – программирующее устройство температуры; блок 7 – регулятор температуры.

Дополнительные обрабатывающие приборы: блок 8 – самописец TZ 4221; блок 9,10 – интерфейсное устройство с компьютером.

Образец пробы вводится шприцом в камеру (см. блок 2). Он может нагреваться до избранной температуры, регулирование которой обеспечивает блок 7.

Образец транспортируется несущим газом в колонну (блок 2), расположенную в термостате (блок 3) с принудительной циркуляцией воздуха и электрическим нагревом.

Температура термостата устанавливается и регулируется в блоке 7, в случае обеспечения постоянной температуры или, в случае программируемой температуры, – в блоке 6. Вентиляционное устройство работает в автоматическом режиме (в случае применения температурной программы), либо вручную при помощи кнопки «VENTILATION», расположенной в блоке 1.

Рис.5. Газовый хроматограф «CHROM-5»

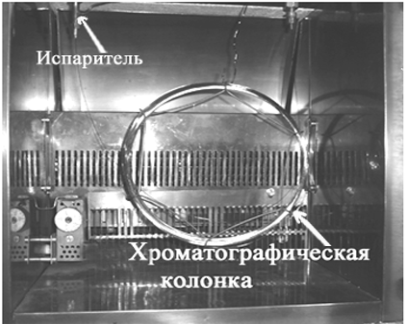

Рис. 6. Термостат с хроматографической колонкой

В хроматографической колонке (см. рис.6) происходит разделение веществ, которые затем последовательно поступают в детектор (блок 2).

Детектор нагревается до избранной температуры, что обеспечивается работой блока 7. На детектор подается напряжение в 220 В. В сопло детектора подается водород с потоком несущего газа с постоянным протеканием. Снизу детектора поступает воздух, способствующий сжиганию водорода и пиролиз анализируемого вещества. Происходит ионизация с образованием плазмы.

К выходу блока 4 можно присоединить следующие обрабатывающие устройства: двухдорожечный самописец TZ 4221 (блок 8) и интерфейсное устройство, соединенное с компьютером (блок 9 и 10).
