Распределение напряжений в грунтовых основаниях от собственного веса грунта.
Вертикальные напряжения от собственного веса грунта на глубине z от поверхности определяются формулой:

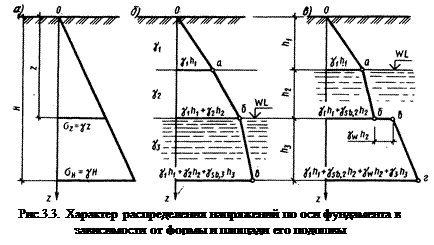

а эпюра природных напряжений будет иметь вид треугольника (рис. 3.3.а) При неоднородном напластовании с горизонтальным залеганием слоев эта эпюра будет уже ограничиваться ломаной линией Оабв, где наклон каждого отрезка в пределах мощности слоя
Неоднородность напластования может вызываться не только наличием слоев с разными характеристиками, но и наличием в пределах толщи грунта уровня подземных вод (WL на рис. 3.3.в). В этом случае следует учесть уменьшение удельного веса грунта за счет взвешивающего действия воды на минеральные частицы:
где
|
, (3.4)
определяется значением удельного веса грунта этого слоя
(рис. 3.3.б).
, (3.5)
- удельный вес грунта во взвешенном состоянии;
- удельный вес частиц грунта;
- удельный вес воды, принимаемый равным 10 кН/м3;
– коэффициент пористости грунта.
