Закрепление сверл




Доверь свою работу кандидату наук!
Поможем с курсовой, контрольной, дипломной, рефератом, отчетом по практике, научно-исследовательской и любой другой работой

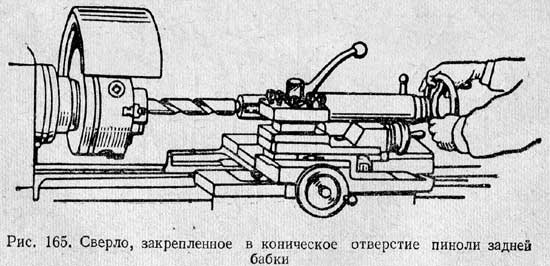

Способ закрепления сверла зависит от формы его хвостовика. Сверла с цилиндрическим хвостовиком закрепляют в пиноли задней бабки посредством специальных патронов (рис. 164); сверла с коническим хвостовиком закрепляют непосредственно в коническом отверстии пиноли задней бабки (рис. 165). Конические хвостовики у инструментов, а также конические отверстия в шпинделях и пинолях токарных станков изготовляются по системе Морзе. Конусы Морзе имеют номера 0, 1, 2, 3, 4, 5, 6; каждому номеру соответствует определенный размер. Если конус сверла меньше конического отверстия пиноли задней бабки, то на хвостовик 1 сверла надевают переходную втулку 2 (рис. 166) и затем втулку вместе со сверлом вставляют в отверстие пиноли задней бабки станка.

Перед тем как вставить сверло в пиноль задней бабки, необходимо тщательно очистить от грязи хвостовик сверла, а также отверстие пиноли.

Чтобы удалить сверло из пиноли задней бабки, следует поворачивать маховичок до тех пор, пока пиноль не будет затянута в корпус задней бабки до крайнего положения. В этом положении винт упрется в торец хвостовика и вытолкнет его.
