ОПИСАНИЕ ВЫБРАННЫХ ДАТЧИКОВ И СИСТЕМЫ УПРАВЛЕНИЯ
Для управления процессов вулканизации применяется контроллер серии S7-300. Входными сигналами для него служат сигналы с конечных выключателей, датчиков давления и температуры, элементы ПАЗ. Дискретные выходные сигналы через реле подаются на электропневматические клапана. Аналоговые сигналы идут на электропневмопреобразователь ЭП 1324, где преобразуются в пневматический сигнал. Система на базе контроллера S7-300 позволяет использовать SCADA систему для отображения процессов, протекающих в вулканизаторе. Режим вулканизации отображается на панели оператора TD-200 непосредственно на вулканизаторе и на мониторе оператора. Сигнал с контроллера приходит на компьютер по линии связи Ethernet.

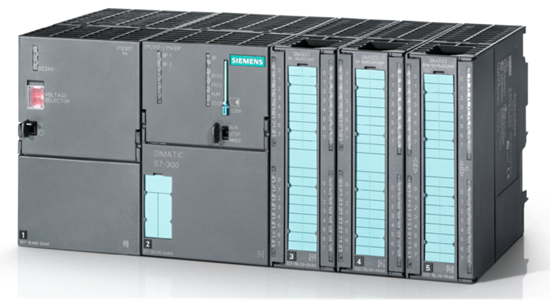

Рисунок 9 – Контроллер Simatic S7-300 фирмы SIEMENS
Рисунок 10 – Программируемая панель оператора TD-200 фирмы SIEMENS
Рисунок 11 – Преобразователь электропневматический ЭП-1324
|
