Структура потока E1 1 страница

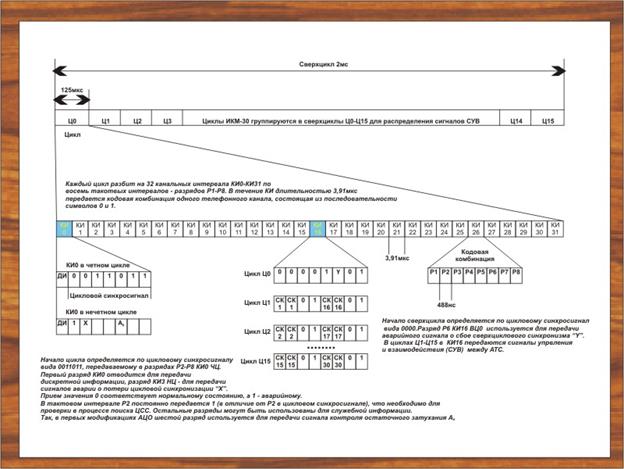

Линии E1 работают с номинальной скоростью 2048 кбит/с. Передаваемые по линии E1 данные организованы в кадры (frame). Формат кадра E1 показан на рисунке.

44. Коммуникационные системы SI-2000.

SI-2000 - это цифровая телекоммуникационная система с функциями ОКС 7, ЦСИС, xDSL, IPOP, СОРМ, V5.2, обеспечивающая предоставление телекоммуникационных услуг для аналоговых абонентов и цифровых абонентов, а также реализацию функций управления и технического обслуживания.

Функции управления и технического обслуживания позволяют контролировать работу системы, абонировать и аннулировать телекоммуникационные услуги, добавлять и изменять характеристики маршрутизации, выполнять измерения и сбор статистических данных по отдельным частям системы и т. п. Коммутационная система SI2000 большой емкости сертифицирована для применения на всех уровнях городской и сельской телефонной сети.

Система SI2000 характеризуется следующими свойствами:

• модульное построение аппаратного и программного обеспечения;
• цифровая коммутация для передачи разговора, данных, сигналов управления, акустических и речевых сигналов;
• совместимость с существующими цифровыми и аналоговыми телефонными станциями;
• единые конструктивно-технологические решения, единая элементная база и материалы для всех средств коммутационной техники;
• единая система технической эксплуатации с использованием центров технической эксплуатации (ЦТЭ);
• полное соответствие стандартам и рекомендациям международных регулирующих органов (ITU-T, ETSI, ECMA) и спецификациям для национальной сети России.

Система SI2000 обеспечивает построение коммутационного оборудования в следующих границах:

• до 40000 абонентских линий (В-каналов);
• до 7200 цифровых или аналоговых соединительных линий;
• до 240 цифровых потоков 2048 кбит/сек (G.703);
• до 120 сигнальных каналов системы сигнализации ОКС-7;
• до 96 интерфейсов V5.2.

Одновременно не может быть использовано максимальное суммарное количество абонентских и соединительных линий. Система обеспечивает возможность включения абонентских линий базового доступа (BRA) и аналоговых абонентских линий, абонентских линий стандарта SDSL и aDSL, абонентов WLL в стандарте a-CDMA или DECT в любых пропорциях в пределах суммарной абонентской емкости и производительности.
Обеспечена возможность включения абонентских линий доступа на первичной скорости (PRA), обслуживаемых системой сигнализации EDSS1, пучков соединительных линий, обслуживаемых системой сигнализации ОКС №7 и QSIG (на ведомственной сети), а также пучков соединительных линий, обслуживаемых иными, традиционными для сети РФ, системами межстанционной телефонной сигнализации в любых пропорциях в пределах суммарной канальной емкости и производительности. В соответствии с требованиями Министерства РФ по связи и информатизации, в системе SI2000 реализована и сертифицирована функция СОРМ. Подсистема измерения длительности телефонных соединений (АПОС) сертифицирована и зарегистрирована в государственном реестре средств измерений.

НОВЫЕ ВОЗМОЖНОСТИ ЦСК SI2000:

• Возможность использования как импульсного, так и частотного (тонального) набора номера. К преимуществам частотного набора относится более высокая скорость набора номера, к недостаткам - возможность искажения номера при некачественной физической линии связи.
• Возможность пользоваться дополнительными видами обслуживания (сокращенный набор номера, переадресация и т.д.). Обращаю ваше внимание на то, что для активации любой из услуг необходимо вмешательство обслуживающего персонала станции, все заявки на включение данных видов обслуживания необходимо оформлять через абонентский отдел Вилючинского ЦЭС, который находится по адресу: мкрн Приморский, улица Строительная, 6.
• Данная станция обеспечивает более качественную передачу речевой информации, практически полностью исключается возможность помех вносимых коммутационным оборудованием. Скорость передачи данных при помощи модемов и факсов достигает максимально возможной для аналоговых абонентских линий.
• Возможность установки цифровых телефонных аппаратов с функциями ISDN.

45. Измерение технических параметров канала передачи радиостанции технологической радиосвязи.

Основные технические параметры каналов – меры согласования линий с нагрузкой. Они характеризуются следующими коэффициентами: Отражение (Г), Стоячей(КСВ), и Бегущей (КБВ) волн. Коэффициент отражения определяется отношением амплитуды отражённой от нагрузки волны к амплитуде падающей. Коэффициент стоячей волны определяется соотношением максимального и минимального значения напряжения в линиях. При оценке степени согласования можно измерять любой из этих коэффициентов. В радиостанциях железнодорожной связи измеряют КСВ. В зависимости от диапазона частот КСВ может быть определен при помощи измерительной линии, направленных ответвлений или рефлектометров. При измерении коэффициента стоячей волны измерительную линию включают между генератором и нагрузкой, ближе к последней. Сначала линию замыкают накоротко с помощью прилагаемого к ней короткозамыкателя; в линии возникает стоячая волна. В диапазоне СВЧ измерение КСВ можно осуществить с помощью ответвителей (НО), позволяющих измерять напряжение падающей и отраженной волн. Направленные ответвители выполняются с использованием волноводов или плосковых линий.
Измерение мощности представляет собой важную энергетическую задачу. Значение мощности, отдаваемой выходными каскадами передатчика в антенно-фидерный тракт, является одним из важнейших показателей, обеспечивающих дальность действия канала связи. Мощность потребляемая нагрузкой, можно определить косвенными методами с помощью амперметра и вольтметра или прямым способом с помощью электродинамического ваттметра. В цепях переменного синусоидального тока измеряют среднее за период значение активной мощности. При настройке каскадов передатчика измеряют мощность, поглощаемую нагрузкой или проходящую к нагрузке. В соответствии с этим существуют ваттметры поглощаемой мощности(классиф. М-3) и проходящей мощности (классиф. М-2). Поглощаемую мощность измеряют, когда надо определить мощность, отдаваемую источников в согласованную нагрузку. При измерении мощности передатчика, работающего на реальную нагрузку, в процессе эксплуатации используется метод проходящей мощности. Он основан на ответвлении некоторой части мощности в измерительное устройство.
Виды измерения поглощаемой мощности:

1. Метод вольтметра. Мощность измеряют косвенным методом – путём измерения напряжения на резисторе с известным сопротивлением.
2. Калориметрический метод. Он основан на преобразовании электромагнитной энергии в тепловую. Измеритель состоит из двух частей: поглощающей нагрузки и измерителя температуры.
3. термоэлектрический метод. Это – преобразование СВЧ энергии в термо ЭДС с помощью высокочастотных термопар.
4. Метод термистора. Это – измерение сопротивлений болометра или термистора под влиянием мощности СВЧ.. Он применяется для измерения мощности от единиц микроватт до единиц ватт.

Девиация частоты измеряется методами:

1. контроль девиации по низкой частоте (по модуляционной характеристике передатчика);
2. измерение девиации на высокой частоте (спектральные и осциллографические методы);
3. измерение девиации, основанное на детектировании частотно-модулированных колебаний (девиометрами).

Для измерения нелинейных искажений необходимо выполнить следующие действия: из исследуемого сигнала с помощью фильтра выделить напряжение первой гармоники, измерить его величину, затем измерить напряжение высших гармоник без первой, которую необходимо подавить фильтром.

46 Принцип построения потоков Е2, Е3, Е4. плезиохронная цифровая иерархия (ПЦИ).

Основой построения телекоммуникационных сетей являются системы передачи плезиосинхронной (PDH) и синхронной цифровой иерархии (SDH).

Плезиосинхронная иерархия была разработана в начале 80-х годов прошлого века. Системы передачи этой иерархии считались перспективными. Параллельно развивались три ее разновидности – американская, европейская и японская. В интересах развития глобальных телекоммуникаций были приняты определенные меры по их унификации и возможному объединению. Развитие систем передачи плезиосинхронной иерархии шло по пути унификации оборудования, уменьшения энергоемкости, веса и габаритов аппаратуры. Однако достигнутые технические характеристики, а главное, принципы плезиосинхронной иерархии не могут в полной мере удовлетворять непрерывно возрастающие требования к телекоммуникациям. Развитие связи идет по пути глобализации (создание глобальных информационных сетей) и одновременно по пути персонализации (доведение разнообразных услуг до каждого пользователя). В этих условиях существенно возросла необходимость в увеличении скорости передачи все возрастающих потоков информации, необходимость в оперативном и эффективном управлении этими потоками и контроле качества передачи сигналов, состояния трактов передачи с целью обеспечения высокой надежности этих трактов и телекоммуникационной сети в целом.

Особенностью систем PDH является поканальное (побайтовое) мультиплексирование только сигналов основного цифрового канала (ОЦК – поток Е0 со скоростью ) в поток первичной группы Е1 (). Формирование потоков более высоких уровней (вторичных Е2(), третичных Е3 () и четверичных ) осуществляется путем побитового мультиплексирования с выравниваем скоростей методом подстановки служебных символов. В результате для выделения того или иного компонентного потока из потока более высокого уровня (агрегатного) необходимо осуществлять пошаговое демультиплексирование этого потока. Так, например, для выделения необходимых ОЦК (потоков Е0) из потока Е4 необходимо этот поток разделить на 4 потока Е3, соответствующий поток Е3 разделить на 4 потока Е2, поток Е2 – на 4 потока Е1 и лишь после этого из потока Е1 можно выделить необходимые потоки Е0. На рис. 5.1 приведена схема, поясняющая приведенный процесс демультиплексирования.



Указанная особенность приемлема при передаче больших потоков информации от одного узла к другому с достаточно редкими в этом случае процессами ввода/вывода. И другое дело, когда необходимо обеспечить ввод/вывод потоков Е0 или Е1 из потока, например, Е4 в тот или иной офис, учреждение, отделение банка, число которых достаточно большое. В этом случае аппаратурная реализация ввода/вывода компонентных потоков усложняется, эксплуатация такой сети может стать убыточной. Очевидно, что невозможность выделения компонентного потока без демультиплексирования агрегатного является недостатком иерархии PDH.

Другим существенным недостатком плезиосинхронных систем является отсутствие в них функций сетевого управления и контроля, обеспечивающих управление потоками, их маршрутизацию, непрерывный контроль качества и надежности передачи информации. Предусмотренные в этих системах средства управления и контроля слабые и недостаточно эффективные. Более того, расширить эти функции, а тем более автоматизировать их реализацию с использованием компьютеров, практически невозможно, так как для размещения соответствующих дополнительных сигналов в циклах передачи плезиосинхронных систем отсутствуют свободные позиции.

Особенностью формирования агрегатных потоков является зависимость синхронизации компонентных потоков от синхронизации агрегатных потоков. Для восстановления нарушенной синхронизации требуется достаточно большое время, что приводит к потере пропускной способности и снижению качества передачи информации.

Кроме того, одним из недостатков плезиосинхронных систем является отсутствие полной совместимости различных стандартов этих систем (американской, европейской и японской).

Стремление устранить эти недостатки при разработке новых сетевых телекоммуникационных технологий привело к созданию систем синхронной цифровой иерархии (SDH).
Скорости цифровых потоков одной и той же ступени иерархии, которые образованы цифровыми системами передачи, расположенными на различных узлах сети и имеющие независимые источники синхронизации, могут несколько отличаться в пределах допустимой нестабильности тактовых генераторов. Так как эта нестабильность невелика, то объединяемые потоки называют плезиохронными («почти синхронными»), а иерархию цифровых систем на основе объединения плезиохронных потоков называют плезиохронной цифровой иерархией (Plesiochronous Digital Hierarchy - PDH). Для объединения таких потоков используется схема мультиплексирования с бит-интерливингом, а для выравнивания скоростей, через несколько тысяч бит, когда расхождения накапливаются, используется либо вставка бит (стаффинг), либо исключение бит ("исключенные" биты передают в битах служебной информации). Этот процесс называется согласованием скоростей. Для того, чтобы правильно демультиплексировать такой поток, кроме синхронизирующей последовательности бит, он содержит дополнительные служебные биты в которых передается информация о согласовании скоростей. Так в канале Е2 количество служебной информации (вместе с синронизирующей последовательностью) составляет 32 бита на кадр, частота следования кадров как и у Е1 - 8 КГц, что дает результирующую скорость потока 2048х4+32х8=8448 Кбит/сек, Е3 содержит 36 бит служебной информации, но частота следования кадров у него 16 КГц, что в два раза выше, чем у Е1 или Е2, поэтому его скорость равна 8448х4+36х16=34368 Кбит/сек, у Е4 частота следования кадров 64 КГц, служебных бит 28, что дает 34368х4+28х64=139264 Кбит/сек. G.703 Для стыковки элементов цифровых сетей необходимо наличие в них стандартных интерфейсов, регламентирующих назначение, разводку сигналов, их характеристики. Наиболее известные интерфейсы, используемые для стыковки цифровой аппаратуры - RS-232, X.21, V.35. В системах PDH используется интерфейс, физические и электрические характеристики которого описаны в рекомендации ITU-T G.703. G.703 включает характеристики интерфейсов для скоростей, соответствующих каналу DS0 и цифровым иерархиям: американской и европейской, а также описан электрический интерфейс на скорость 155.52 Мбит/сек, соответствующий первой ступени иерархии SDH, речь о которой пойдет ниже. Для каждой из вышеперечисленных скоростей G.703 регламентирует более десятка параметров, такие, как тип линейного кодирования, амплитуды импульса и паузы, форма импульса, тип используемой пары (коаксиальная или симметричная), нагрузочный импеданс и др. Так, для скорости 64 Кбит/сек стандартом определено три типа организации взаимодействия между терминальными устройствами: сонаправленный (оба терминала равноправны, информационный и тактовый сигнал направлены в одну сторону), разнонаправленный (один терминал управляющий, другой подчиненный, тактовый сигнал направлен от управляющего терминала к подчиненному), интерфейс с центральным тактовым генератором (терминалы получают тактовые сигналы от внешнего источника). Отметим, что во всех трех случаях информационный сигнал симметричен и передается от каждого терминала к каждому.

47. Принцип построения цифровых коммутационных полей.

В цифровой системе коммутации функция коммутации осуществляется при помощи цифрового коммутационного поля, которое обычно строится по звеньевому принципу. Звеном цифрового КП именуют группу ступеней (S-, Т- либо S/T), реализующих одну и ту же функцию преобразования координат цифрового сигнала. Зависимо от числа применяемых звеньев различают двух-, трех- и многозвенные КП. Можно отметить последующие индивидуальности построения многозвенных цифровых КП. Строятся по модульному принципу. Модульность дозволяет обеспечить легкую приспосабливаемость системы к изменению емкости, простоту эксплуатации и технологичность производства за счет сокращения разнотипных блоков. Владеют симметричной структурой. Под симметричной соображают структуру, в какой звенья 1 и N, 2 и N-1, 3 и N-2. являются схожими по типу и числу блоков коммутации. Конкретно симметричные цифровые КП удобнее всего строить на однотипных модулях. Являются дублированными. При всем этом обе части работают синхронно и делают одни и те же деяния. Но для настоящей передачи инфы употребляется лишь одна из их, которая считается активной. 2-ая часть находится в резерве и в случае проблем либо сбоев в активной части проис-ходит автоматическое переключение. Являются четырехпроводными. Это соединено с тем, что цифровые полосы, по которым передаются уплотненные ИКМ сигналы, тоже четырехпроводные.
Цифровые коммутационные поля постоянно строятся по принципу временного разделения каналов. Техника временного разделения каналов характеризуется тем, что несколько поочередных во времени выборок соединяются воединыжды в цикл и поступают в канал передачи. Для каждой подборки в цикле отведена некая временная позиция. Отсюда можно уже найти основную функцию коммутационного поля в цифровой системе коммутации. Она заключается в коммутации содержимого некой временной позиции в уплотненной полосы приема на другую временную позицию в уплотненной полосы передачи. Таковой процесс коммутации просит смены временной позиции и смены уплотненной полосы. Потому в цифровой коммутационной аппаратуре имеются два разных типа ступеней коммутации:

- коммутационные ступени для подмены временных положений без смены уплотненной полосы (временная ступень, либо ступень В);

* коммутационные ступени для подмены уплотненных линий без конфигурации временных положений (пространственная ступень, либо ступень П).

Сочетание пространственных и временных ступеней в цифровом коммутационном поле, т. е. их группообразование, на теоретическом уровне определяют характеристики данной коммутационной системы. Коммутационное устройство производит процесс коммутации, заменяя временную позицию передающего абонента на временную позицию принимающего абонента в согласовании с адресом, находящимся в управляющей памяти (УП). Ввиду повторяющегося нрава работы коммутационного устройства управляющая память также производится в виде повторяющейся памяти, управляющей коммутационным устройством при помощи адресов. Основываясь на данной общей модели, можно подробнее обрисовать пространственные и временные блоки коммутации. Исходя из убеждений схемотехники, пространственный блок состоит из мультиплексоров, включенных параллельно и управляемых адресами из управляющей памяти. Пространственную схему можно выполнить также многозвенной в виде схемы с промежными связями. В свою очередь, временной блок состоит из некого числа запоминающих ячеек для хранения сигналов циклов. В пространственном блоке число временных положений остается постоянным, потому для него вправду соотношение /-/=/> Временной блок характеризуется тем, что постоянным остается число уплотненных линий и для него вправду соотношение п=т.

48. Измерение технических параметров канала приёма радиостанции технологической связи.

Измерение параметров приемника(ПРМ) позволяет оценить его эффективность и пригодность для данного рода службы. К основным измеряемым параметрам относятся чувствительность и избирательность. Измерение чувствительности приёмника называется его способность принимать возможно слабые сигналы. Мерой чувствительности является уровень входного сигнала. Для характеристики чувствительности применяют несколько понятий: реальная чувствительность Ер, максимальная Ем, предельная Еп, чувствительность девитации Ед и др. Реальная чувствительность – минимальный уровень входного сигнала, при котором получается минимальная выходная мощность при допустимом отношении мощности сигнала (Рс) и мощности шума на выходе приёмника (Рш). Это отношение выражается в децибелах. Реальная чувствительность радиоприёмников железнодорожной связи может быть измерена двумя методами: приближенном при соотношении сигнал/шум равном 20дБ и точным методом СИНАД. Максимальная чувствительность Ем – минимальный уровень входного сигнала, при котором получается номинальная выходная мощность.

Предельная чувствительность оценивает возможность приема слабых сигналов на фоне шума. Измерение избирательности – способность выделять желательный сигнал среди других. Методы, применяемые для испытания избирательности, подразделяются на односигнальные и многосигнальные. Односигнальная избирательность зависит от количества и добротности резонансных контуров и их настройки. Она определяется при воздействии на вход только одного сигнала – полезного либо мешающего.
Многоканальная избирательность характеризует работу приёмника в реальных условиях. Для учета явлений вызываемых нелинейностью, появляющихся в результате воздействия сильных мешающих сигналов, применяют двух и трех сигнальные методы, определяющие меру появления перекрестной модуляции и интермодуляции. Явление перекрёстной модуляции состоит в переносе в переносе модуляции с мешающих сигналов на полезные, на который настроены усилительные каскады радиотракта ПРМ. Суть интермодуляции состоит в том, что при действии на вход ПРМ одновременно с полезными убираются мешающие сигналы за счет характеристик усилительных элементов.

49. Синхронизация в системах ПЦИ. Назначение и виды.

Потребность в сетевой синхронизации возникла с появлением цифровых систем передачи и коммутации. На раннем этапе часто возникала ситуация, когда цифровые системы передачи (ЦСП) плезиохронной цифровой иерархии (ПЦИ) работали в аналоговом окружении, то есть соединяли между собой аналоговые системы коммутации (АСК). При этом синхронизация цифровых систем передачи осуществлялась по принципу самосинхронизации, когда сигнал тактовой частоты выделялся из цифрового информационного сигнала непосредственно в точке приема (в каждом мультиплексоре или регенераторе). Потребности в сетевой синхронизации на этом этапе не возникало, поскольку АСК не нуждались в синхронизации, а ЦСП ПЦИ, благодаря использованию выравнивания по битам, позволяли мультиплексировать асинхронные компонентные сигналы со значительными сдвигами частот. Сетевая синхронизация появилась тогда, когда системы коммутации тоже стали цифровыми. В цифровой системе коммутации (ЦСК) на скорости основного цифрового канала Е0 (64 кбит/с) в цифровом транспортном окружении возникает так называемая "проблема двух генераторов", когда запись информационного сигнала происходит с одной частотой, а считывание - с другой. Несогласованность тактовых частот внутренних генераторов ЦСП и ЦСК приводит к возникновению на входе ЦСК проскальзываний циклов, то есть удаления или повторения циклов информации. Для борьбы с такими проскальзываниями начали внедряться сети синхронизации цифрового коммутационного оборудования от первичного эталонного генератора (PRC - Primary Reference Clock). При этом синхронизации подлежали только ЦСК (цифровые АТС и устройства переключения на скорости 64 кбит/с). Сигналы синхронизации в такой сети передавались по прозрачным для синхросигналов трактам ПЦИ.
Дальнейшее развитие цифровых методов передачи и развертывание сложных цифровых сетей на основе ЦСК в транспортном окружении систем передачи СЦИ привели к установлению более жестких требований к синхронизации сетевых элементов. В отличие от ЦСП ПЦИ, оборудование СЦИ необходимо подключать к сети синхронизации. Это связано с тем, что мультиплексор СЦИ, помимо транспортных функций, выполняет также переключения трактов. В сложных сетях с несколькими переприемами (загрузкой и выгрузкой компонентных потоков) удовлетворить требования к фазовым искажениям (джиттеру и вандеру) на границе сети можно только при условии точной синхронизации всех элементов сети СЦИ. При этом следует избегать любых операций с указателями, которые могут привести к увеличению джиггера в передаваемых компонентных сигналах. Лучшим средством передачи синхросигналов в сети СЦИ являются групповые оптические сигналы СТМ-n. Сегодня общепризнанным является тот факт, что технология СЦИ может реализовать все свои преимущества, только опираясь на распределение надежного синхросигнала высшего качества QL1 (в соответствии с Рекомендацией MC3-TG.811).
На принципы построения современных сетей синхронизации существенное влияние оказало широкое распространение глобальных навигационных систем (прежде всего, системы GPS Министерства обороны США, а также аналогичной системы "ГЛО-НАСС" Министерства обороны Российской Федерации). Общий ресурс почти трех десятков цезиевых стандартов частоты на борту спутников GPS используется как распределенный первичный источник синхронизации, а спутниковые радиоканалы формируют систему распределения, с помощью которой в любом месте Земли можно постоянно наблюдать 8-12 спутников и получать сигнал синхронизации высшего качества. В настоящее время существующие сети синхронизации активно оснащаются приемниками GPS, что обеспечивает дополнительное резервирование синхросигнала на каждом узле. При создании новых сетей синхронизации часто выбирается распределенная или частично распределенная структура сети с использованием сигналов GPS. В первую очередь это касается бурно развивающихся сетей мобильной связи. Таким образом, можно утверждать, что пик развития сетей синхронизации, который пришелся на вторую половину 1990-х годов, был обусловлен двумя основными факторами:

1. Развертывание сложных цифровых сетей на основе ЦСП СЦИ;
2. Широкое распространение глобальных спутниковых навигационных систем (GPS, "ГЛОНАСС" и др.).

Взаимодействие сетей с различными режимами передачи. В последнее время особую актуальность приобрели вопросы взаимодействия сетей с различными режимами передачи (синхронным и асинхронным) с точки зрения синхронизации. Принятая структура построения ЦСП ПЦИ реализуется посредством объединения и разделения тем или иным способом типовых цифровых потоков. Сущность любого способа объединения заключается в том, что информация, содержащаяся в поступающих потоках, записывается в запоминающие устройства, а затем поочередно считывается в моменты, отводимые ей в объединенном потоке. Различают объединение трех типов потоков: синфазно-синхронных, синхронных и асинхронных (плезиохронных). В первом случае совпадают не только скорости объединяемых потоков, но и начала их отсчетов. Во втором случае скорости потоков совпадают, но их начала отсчетов произвольно смещены друг относительно друга. Это заставляет вводить в объединенный поток специальный синхросигнал, указывающий порядок объединения. После синхросигнала передается информация первого объединяемого потока, затем - второго и т. д. В наиболее общем случае объединения асинхронных (плезиохронных) потоков в объединенный поток помимо синхросигнала, указывающего порядок объединения, вводится служебная информация, обеспечивающая необходимое согласование скоростей объединяемых потоков.
Очевидно возможны два случая несоответствия скорости записи объединяемого потока и скорости считывания объединенного потока: 1) Скорость считывания превышает скорость записи. В этом случае применяется так называемый процесс положительного согласования скоростей (ПСС), представляющий собой вставку (стаффинг) дополнительного бита в объединяемый поток. 2) Скорость считывания меньше скорости записи. В этом случае применяется так называемый процесс отрицательного согласования скоростей (ОСС), представляющий собой передачу отстающего информационного бита вместо одного из служебных.
Операции разделения потоков являются обратными операциям объединения: информация объединенного потока записывается в запоминающие устройства, соответствующие исходным потокам, затем считывается со скоростями, равными скоростям объединяемых потоков.

В большинстве случаев объединение потоков осуществляется посимвольно (побитно), т.е. считывание информации из запоминающих устройств при объединении происходит по разрядам: вначале считывается и передается разряд первого потока, затем - второго и т.д., после считывания разряда последнего из объединяемых потоков вновь считывается очередной разряд первого, т.е. цикл повторяется.
Возможно объединение и по группам символов. Например в объединенном потоке можно вначале передать все символы, относящиеся к каналу или циклу передачи первого потока, затем - такую же группу символов второго и т.д. Объединение по группам символов требует увеличения объема памяти оперативных запоминающих устройств пропорционально числу объединяемых групп символов.



50. Телефонная нагрузка.

Случайная величина, определяемая числом вызовов, поступающих на телефонную станцию от абонентов телефонной сети за единицу времени, и временем обслуживания каждого вызова (установления соединения абонентов, предоставления им канала связи на время переговоров, разъединения). За единицу измерения Т. н., паз. часозанятием, принимают нагрузку, создаваемую вызовами, суммарное время обслуживания к-рых равно 1 ч. Важнейшая характеристика Т. н.- её интенсивность; она равна произведению математического ожидания числа вызовов, поступающих в единицу времени, на ср. время обслуживания одного вызова. Единицей её измерения служит э р л а н г, равный нагрузке в 1 часозанятие за промежуток времени в 1 ч.
Т. н. подвержена значит, колебаниям по месяцам года, дням недели и особенно по часам суток. Непрерывный интервал времени длительностью 60 мин в пределах 1 су т, в течение к-рого наблюдается (в среднем, за многие дни измерений) наибольшая величина Т. н., наз. часом наибольшей нагрузк и (ЧНН). Т. н. в ЧНН в 2-5 раз превышает среднесуточную, её доля от суточной достигает в крупных городах 0,1. Статистич. исследования характера нагрузки, проводимые среди одинаковых абонентских групп,. позволяют выявить распределение Т. н. и ЧНН по величине, времени суток, каналам связи и т. д. По этим данным аналитически выводится т. н. расчётное значение интенсивности Т. н., используемое (вместо её ср. значения) при установлении объёма сооружений телеф. сетей (кол-ва единиц оборудования телеф. станций, кол-ва и распределения каналов связи и т. д.), необходимых для обеспечения требуемого качества обслуживания абонентов.
