Термометр ИТГ-180

Термометр газов ИТГ-180 (2 комплекта) предназначен для дистанционного измерения среднего значения температуры заторможенного потока газов перед турбиной компрессора двигателя и выдачи сигналов регулятору температуря газов.

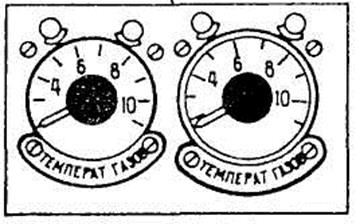

Рис. 31.Измеритель ИТГ-1

В комплект ИТГ-180 входят:

- два измерителя ИТГ-1К установлены на левой приборной доске;

- 17 термопар типа Т-80Т установлены на двигателях перед турбиной компрессора. Каждая термопара сдвоенная, т. е. в одном корпусе установлены две самостоятельные термопары из хромель-алюмеля. Одна термопара подключается к измерителю ИТГ-1К, а другая — к усилителю регулятора температуры УРТ-27;

- две соединительные колодки К-82;

- компенсационные провода.

Принцип действия ИТГ-180 основан на измерении величины термо-э.д.с, которая возникает при нагреве термопары потоком газов. Указатель представляет собой чувствительный милливольтметр магнитоэлектрической системы.

Шкала градуирована от 200 до 1100°С, оцифровка через 200°С, цена малого деления на рабочем участке 20°С. Погрешность прибора на участке 300—1000° -.12¸15°С.

Прибор не требует постороннего питания и начинает работать при запуске двигателей.

Возможные неисправности

1. При запуске двигателя стрелка указателя стоит на отметке «0». Причина — обрыв компенсационного провода от соединительной колодки до указателя.

2. При работе двигателей стрелка на указателе резко колеблется. Причина — неисправность указателя или плохой контакт проводов в местах соединения.
