Кормороздавачем ТВК-80Б






Таким чином, ТВК-80Б здатний транспортувати корм до місця споживання і забирати їхні відходи, тобто виконувати найбільш трудомісткі технологічні операції. Але нормовану годівлю на ТВК-80Б здійснити неможливо, оскільки корм під час руху стрічки самовільно розрівнюється. Крім того, під час руху стрічки тварини вибірково поїдають корм.

Технологічна лінія роздачі корму з кормороздавачем ТВК-80Б і стаціонарним роздавальником КТУ-10 може функціонувати в автоматичному режимі. Для роздачі кормів протягом доби вико­ристовують добове програмне реле КТ2 типу 2РВМ чи аналогічне, котре встановлюють відповідно до діаграми годівлі, кормороздаваль­ної лінії та принципової електричної схеми (рис. 2.3.4), керують вручну або автоматично в наступному порядку. Спочатку контактом програмного пристрою КТ2.1 вмикаються магнітні пускачі КМ2 і КМЗ повернення стрічки транспортера відходів. У кінцевому передньому положенні стрічки кормороздавача кінцевий вимикач SQ1 зупиняє її рух і відключає транспортер відходів через контакт КМ2.2. По команді програмного реле контактами КТ2.2 вмикається привод живильника КМ4 і привод роздачі корму КМ1. Наприкінці роздачі кінцевий вимикач SQ2 вимикає КМ4 з витримкою часу КТ1.

Автоматична ідентифікація тварин при індивидуальній годівлі.

Особливість розглянутих в цьому розділі пристроїв – їх непри­датність для індивідуальної роздачі кормів. В той же час індивідуальна роздача кормів, особливо концентрованих, має великі переваги, такі як економна витрата корму і збільшення продуктивності тварин на 10....15 %. Найбільш поширена індивідуальна роздача кормів на доїльному майданчику.

Існують також системи роздачі кормів в корівниках з вико­ристанням спеціальних автоматичних кормових станцій. Управління цими системами може бути ручне, програмне або автоматичне. Системи дозування кормів в місцях утримання тварин рекомендуються для високопродуктивних корів. За допомогою автоматичної кормової станції можна організувати видачу концентрованих кормів невеликими дозами протягом доби, коли тварина саме підходить до годівниці (кормової станції).

Очевидно, індивідуальна роздача кормів вимагає виконання ряду умов: ідентифікація тварини, вимірювання його продуктивності і наявність керованого дозуючого пристрою.

Рис. 2.3.5. Автоматизована система індивідуального годування ВРХ:

а – технологічна схема системи: 1 – передавач; 2 –приймально-передавальний пристрій; 3 – годівниця; 4 – дозатор; 5 – бункер; 6 – мікроЕОМ;

б – функціональная схема: 1 – ідентифікуючий пристрій;

2 – транспортер; 3 – генератор електромагнітних хвиль;

4 – приймальний пристрій; 5 – блок пам’яті; б – передавальний

пристрій; 7 – декодуючий пристрій



Автоматичну ідентифікацію тварин здійснюють за допомогою радіотехнічного пристрою – датчика, закріплюваного у вусі або на спеціальному ошийнику (рис. 2.3.5, а). Найвдалішою конструкцією такого датчика є передавач, що об’єднує в одному корпусі прий­мальний і передавальний пристрої (рис. 2.3.5, б). Живлення схеми передавача здійснюється через приймальну феритову антену від гене­ратора, що входить до складу ідентифікуючого пристрою. Переда­вальний пристрій виробляє послідовність імпульсів відповідно до індивідуального коду, закладеного в пам’яті передавача. Цей сигнал випромінюється передавальним пристроєм на фіксованій частоті, приймається ідентифікуючим пристроєм, декодується і використо­вується управляючим пристроєм системи автоматичного годування як ідентифікатор тварини.

Кормороздача на свинотоварних фермах обумовлена віком свиней, способом їх утримання, раціоном годування.

На свинотоварних фермах в свинарниках-відгодівельниках найбільш поширені мобільні електрифіковані кормороздавачі – змішувачі КС-1,5, КЭС-1,7, РС-5А. Вони призначені для перемішу­вання і роздачі кормових сумішей вологістю 60...80%. Мобільний електрифікований кормороздавач КСП-0,8 призначений для нормо­ваного роздавання кормів у свинарниках-маточниках свиноматкам та поросятам-сисунам. Вказані кормороздавачі за допомогою транспор­терів чи транспортних засобів завантажуються кормами, що надходять з кормоцеху в готовому вигляді. За принципом роздачі кормів вказані кормороздавачі майже аналогічні.

Кормороздавач-змішувач КС-1,5 (рис. 2.3.6.)призначений для перемішування і роздавання кормових сумішок на репродуктивних і відгодівельних свинофермах. Це бункер, змонтований на візку з опорними колесами, який переміщується по рейковому шляху за допо­могою електропривода. Крім того, до складу кормороздавача входять лопатева мішалка, вивантажувальні шнеки. Бункер зварної конструк­ції, складається із середньої циліндричної частини, а також верхньої і нижньої частин, виконаних у формі зрізаних конусів. Всередині бунке­ра розміщена лопатева мішалка. Днище має вивантажувальні вік­на, які перекриваються заслінками. До днища кріпляться вивантажувальні шнеки.

Для запобігання підтікання корму вивантажувальний пристрій обладнаний спеціальним ущільненням. Переміщення заслінки в на­прямних пристроях здійснюється штурвалом через шестерню і зубчасту рейку.

Привод візка кормороздавача здійснюється від мотор-редуктора через ланцюгову передачу, привод міша­лки – від мотор-редуктора через розподільну коробку, а приводи вивантажувальних шнеків - клинопасовими передачами.

Принципова електрична схема кормороздавача КС–1,5зображена на рис. 2.3.7. На вводі кабелю живлення кормороздавача встановлено захисний вимикаючий пристрій SF типу ЗОУП-25, що призначений для захисту людей і тварин від ураження електричним струмом, захисту ізоляції електроустаткування від неприпустимих струмів витоку через неї на землю, а також від струмів витоку, що виникають при несиметричних коротких замиканнях на землю.

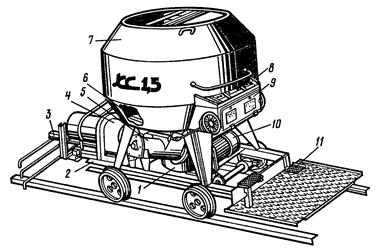

Рис. 2.3.6. Кормороздавач КС –1,5:

1 – розподільча коробка; 2 –ходова частина; 3 – пристрій зупинки кормороздавача при зіткненні з перешкодами; шнек вивантаження корму;

4 – мотор-редуктор змішувача; 5 – вивантажувальні шнеки; 6 – мішалка;

7 – бункер-змішувач; 8 – пульт керування; 9 – панель приладів;

10 – електродвигун механізму переміщення; 11 – педаль гальма



При включених пристрої SF та автоматичному вимикачі QF загоряється лампа світлосигнальної арматури HL, яка сигналізує про наявність напруги в ланцюзі керування. Потім вмикається пакетно-кулачковий вимикач SA. При натисканні кнопки SB2 замикається ланцюг магнітного пускача КМ1 і запускається електродвигун змішу­вача M1. Кнопкою SB3.2 подається напруга на котушку реверсивного магнітного пускача КМ2.1 і котушка пускача КМ5, що використо­вується, проміжного реле. При цьому запускається електро­двигун ходової частини (візка) кормороздавача М2 для руху кормороздавача уздовж годівниць вперед. Кнопкою SB4.2 вмикають електродвигун першого шнека М3 або кнопкою SB5.2 вмикають електродвигун другого шнека М4 залежно від того, на яку сторону вивантажується корм. При двосторонній роздачі корму вмикають обидва шнеки.

Рис. 2.3.7. Принципова електрична схема кормороздавача КС-1,5

При натисканні педалі гальма розмикаються контакти кінцевого вимикача SQ1, вимикається тяговий електродвигун М2, і під дією гальма і сил опору руху кормороздавач майже миттєво зупиняється. При відпусканні педалі гальма контакти SQ1 знову замикаються і відбувається миттєве вмикання тягового електродвигуна М2 без додаткового натискання кнопки SB3.2 чи SB3.3 і рух відбувається в ту сторону, у яку рухався кормороздавач до натискання педалі гальма.

У даному випадку кормороздавач рухався вперед, пускач КМ5 залишався під напругою і його контактами кнопка пуску SB3.2 буде заблокована.

Якщо на шляху руху вперед зустрінеться перешкода, то під її дією пристрій, що знаходиться попереду кормороздавача, діє на кінцевий вимикач SQ2, розмикаючи його контакти і автоматично зупиняючи кормороздавач.

Після спорожнювання бункера кнопкою SB3.1 зупиняють тяговий електродвигун М2, привод вивантажувальних шнеків вимикають кнопками SB4.1 і SB5.1, а потім тяговий двигун кормороздавача М2 переключають на зворотний хід кнопкою SB3.3.

Кормороздавач вологих кормосумішей КВК-Ф-15 (ТУ 105-3-1134-86) призначений для дозованого роздавання кормосуміші вологістю 65–75 % з розмірами часток не більше 10 мм у групові годівниці на свинофермах.

Кормороздавач складається (рис. 2.3.8) із бункера-живильника 1, шафи керування 2, електронасосного агрегату 3, перемикача потоків 4, кормопроводу 5, механізму відкривання клапанів 6, напрямної 7, відводів 8 та електроконтактного манометра 9.





Рис. 2.3.8. Загальний вигляд кормороздавача

вологих кормосумішей КВК-Ф-15:

1 – бункер-живильник; 2 – шафа керування; 3 – електронасосний агрегат

4 – перемикач; 5 – кормопровід; 6 – механізм відкривання клапанів;

7 – напрямна; 8 – відвід; 9 – електроконтактний манометр

Електронасосний агрегат ІВ 20/10 поєднує в собі електродвигун, проміжний корпус і гвинтовий насос.

Перемикач потоку – це триходовий кран, який складається з корпусу, кришок та барабана.

Кормопровід виготовлений із стальної труби діаметром 80 мм, в якій є вікна для витікання корму і отвори для тросів випускних клапанів.

До складу механізму відкривання клапанів входять електро­двигун, черв’ячний редуктор, зубчаста рейка, штанга з упорами, напрямна і двоплечі важелі.

Випускний клапан – це пластмасовий конус з жорстко закріпленим співвісним йому тросом, на якому фіксується упор.

Рис. 2.3.9. Функціональна схема автоматизації

кормороздавальної гідравлічної системи:

1 – гідронасос; 2 – головний клапан; 3 – лінія кормороздачі;

4 – годівниця; 5 – місцевий клапан дозування; 6 – клапан

повернення; 7 – клапан скидання

Процес роботи здійснюється в такій послідовності. Кормосуміш гвинтовим насосом нагнітається через перемикач потоку в кормо­провід. Потім за програмою, встановленою реле часу, послідовно відкриваються випускні вікна і корм по відводах спрямовується у годівниці. Після видачі кормосуміші останнім клапаном вимикається електронасосний агрегат, штанга автоматично повертається у вихідне положення. Після встановлення перемикача потоку для заповнення наступного кормопроводу процес повторюється.

Тросово-шайбові кормороздавачі використовують при нормо­ваній годівлі сухими комбікормами. Згідно з функціональною схемою автоматизації (рисунок 2.3.10) управління роздачею кормів здійсню­ється так. З бункера добової норми видачі корму БСК 1, що знахо­диться поза тваринницьким приміщенням, шнековим транспорте­ром комбікорм подається на проміжний бункер 2, що знаходиться в приміщенні.

Рис. 2.3.10. Функціонально-технологічна схема
