Основы теории линейной перспективы








Цель работы: изучение и освоение законов и методики изображения различных предметов в пространстве.



Основные положения:

Рис. 2.1 Изображение полученное методом центральной проекции или перспективное изображение
Успех в работе над рисунком во многом зависит от знания правил перспективы и умения применять их на практике.

Чтобы получить перспективное изображение предмета, необходимо представить плоскость рисунка прозрачной и поместить ее между собой и предметом. Контуры предмета, обведенные на этой прозрачной плоскости, дадут изображение предмета в перспективе. Оно образуется точками пересечения плоскости и лучом, идущим от наших глаз к различным точкам предмета. (рис 2.1)

Рис. 2.2 Схема перспективного изменения одинаковых по размерам отрезков
Наш глаз видит предметы, которые можно охватить взглядом по горизонтали в пределах угла зрения, не превышающего 530. Все видимые точки предметов соединены с глазом так называемыми лучами зрения (рис. 2.2).

Изображение предметов на плоскости подчинено законам перспективы (рис. 2.3).




Рис. 2.3 Линия и ее отрезки в перспективе (а, б – сокращение размеров в зависимости от угла рассмотрения)







Основные элементы перспективного изображения, изображены на рис. 2.5

Точка зрения – от глаз рисующего. Прежде всего, необходимо выбрать точку зрения, т.е. найти место, откуда будет выполняться рисунок с натуры. Точка зрения рисующего в процессе рисования должно оставаться неизменными.

Предметная плоскость – горизонтальная плоскость, на которой располагаются натура, картина и рисующий.

Картинная плоскость – воображаемая прозрачная вертикальная плоскость, поставленная под прямым углом к направлению взгляда и расположенная между изображаемым предметом и рисующим.

Рис. 2.4 Рисунки предметов в перспективе с различным уровнем горизонта
Плоскость горизонта – воображаемая горизонтальная плоскость, находящаяся на уровне глаз рисующего.

Линия горизонта – линия пересечения картинной плоскости с плоскостью горизонта. Линия горизонта всегда находится на уровне глаз рисующего (рис. 2.4).

Луч зрения – это пучок лучей, направляющихся от глаза к предмету, расходящихся от зрачка и образующих конус.

Рис. 2.5 Элементы перспективного изображения
Поле зрения – это пространство, охватываемое глазом при взгляде, имеющем одно определенное направление. Наиболее четко глаз видит предмет в середине поля зрения.







.





Параллельные линии, уходящие вглубь пространства, изображаются сходящимися в одной точке, называемой точкой схода. Точек схода будет столько, сколько изображается взаимно параллельных линий. Вертикальные линии, параллельные картинной плоскости, всегда располагаются на картине вертикально (рис. 2.6).

При перспективном изображении плоских и объемных предметов на картинной плоскости следуют тем же принципам, что и при изображении линий, так как предмет ограничен линиями, каждая точка которых может быть спроецирована на картинную плоскость.

Рис. 2.6 Изображение коробок в перспективе
При рисовании с натуры, очень важно так расположить предмет на горизонтальной плоскости, чтобы около него легко можно было обозначить линию горизонта и обозначить направления к точкам схода (рис. 2.7).

Правильно заданные элементы картинной плоскости служат опорой для точного построения перспективных изображений, соответствующих зрительному восприятию человека (рис. 2.8).

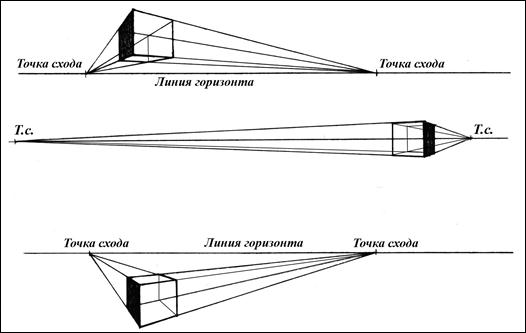

Рис. 2.8 Перспектива куба в трех положениях относительно горизонта.

Рис. 2.7 Перспектива куба, с одной точкой схода









а
Чтобы перспективное изображение соответствовало действительности, необходимо научиться строить масштабы ширины, высоты и глубины (рис. 2.9). Для определения на картине расстояний между точками фигуры и ее размеров строят перспективный масштаб в соответствии с на­правлением измеряемых отрезков. Для этого выделяют три главных направления в предметном пространстве:

направление широты, т. е. прямых, расположенных параллель­но основанию картины (рис 2.9 (а);

направление высоты, т. е. прямых, расположенных перпенди­кулярно к предметной плоскости (рис.2.9 (б);

б
направление глубины, т. е. прямых, расположенных перпенди­кулярно к плоскости картины; (рис 2.9 (в).

В соответствии с главными направлениями строят перспективные масштабы: глубин, широт, высот. (рис. 2.10; рис 2.11).

в
Задание:

Рис. 2.9 Перспективные масштабы: широт (а), высот (б), глубин (в).
1. Изучить методы пространственных построений на плоскости.

2. Выполнить рисунки геометрических тел с соблюдением законов линейной перспективы.









а


в


б












.
