Многоцелевой сверлильно-фрезерно-расточный станок с ЧПУ
Показанный на рис.3 МСФРС с ЧПУ, оснащенный крестовыми поворотным столом и инструментальным магазином, предназначен для выполнения разнообразных фрезерных работ (чернового и чистового фрезерования плоскостей, уступов, пазов, платиков и криволинейных контуров, контурного расфрезеровывания отверстий с круговой подачей и т. п.), сверления, зенкерования, растачивания и развертывания отверстий, нарезания резьбы метчиками в автоматическом цикле. Станок может работать как автономно, так и в составе гибких производственных систем. Наличие квадратного поворотного стола (с размерами в плане 800X800 мм) позволяет обрабатывать с четырех сторон корпусные детали габаритом 630х630х630 мм. Станок имеет основание 1, по направляющим которого перемещается стол 2 с закрепленной на нем заготовкой. Стол может перемещаться по осям X и Z и поворачиваться вокруг собственной оси. На основании 1 крепится стойка 3, имеющая вертикальные направляющие, по которым перемещается (по оси У) шпиндельная бабка 4. На стойке смонтированы гидроаппаратура 8, инструментальная рука 5, кантователь 6 и инструментальный магазин 7 вместимостью 36 инструментов. Кантователь 6 переводит инструмент из вертикального положения в горизонтальное и обратно. Инструментальная двухзахватная рука 5 переставляет инструмент из кантователя 6 в шпиндель бабки 4 и обратно. Вращательное движение шпинделю передается от редуктора через шлицевый вал. Кинематическая схема МСФРС приведена на рис. 4. Привод подач по трем координатным осям осуществляется электродвигателями постоянного тока, которые напрямую соединены с ходовыми винтами. Электродвигатели имеют мощность 3,3 кВт и частоту вращения 1000 об/мин. На концах ходовых винтов (шаг 10 мм) установлены датчики обратной связи ДОС.
Рис. 3. Многоцелевой сверлильно-фрезерно-расточный станок с ЧПУ Вращение поворотного стола осуществляется электродвигателем постоянного тока мощностью 1,15 кВт через две цилиндрические (9, 10 и 11, 12) и коническую 13, 14 передачи. Аналогичный привод у поворотного магазина, где используются цилиндрические пары 15, 16; 17, 18 и 19, 20. Главный привод имеет электродвигатель постоянного тока (мощность 20 кВт, частота вращения 1000 об/мин) и редуктор с цилиндрической (1, 2) и конической (3, 4) передачами. Далее вращательное движение передается через шлицевый вал 1, коническую пару 5 и 6 и цилиндрическую пару 7 и 8. Частота вращения шпинделя регулируется бесступенчато. Техническая характеристика станка Наибольшие размеры (длина × ширина × высота) обрабатываемой детали, мм..................................630х630х630 Размеры (длина X ширина) поворотного стола, мм.........................................................................................800х800 Наибольшие перемещения, мм: стола по оси X................... ……………………………………………………………………...……………….…..900 стола по оси Z...............................................................................................................................................................700 шпиндельной бабки по оси Y.....................................................................................................................................650 Подача по осям X, Y, Z (регулирование бесступенчатое), мм/мин..............................................................1,9-4000 Скорость быстрых перемещении по осям X, Y, Z, м/мин…………………………………………………..……..10 Частота вращения поворотного стола, об/мин..........................................................................................................3-4 Число фиксируемых положений поворотного стола (с приращением через 5°)…………………….................72 Точность индексации стола, угл. с.................................................................................................................................5 Конус шпинделя.............................................................................................................................................................50 Частота вращения шпинделя (регулирование бесступенчатое), об/мин......................................................12,5-3200 Число инструментов в инструментальном магазине...............................................................................................36 Максимальный диаметр инструментов, мм: расположенных рядом.................................................................................................................................................110 расположенных через гнездо......................................................................................................................................200 Частота вращения инструментального магазина, об/мин……………………..…………........................................6 Время смены инструмента, с..........................................................................................................................................7 Система ЧПУ..................... …………………………………………...…………………………….«Размер 2М-1300» Дискретность по осям X, Y, Z, мм......................................................................................................................0,001 Число управляемых координат: всего..................................................................................................................................................................................6 одновременно управляемых...........................................................................................................................................4 Габарит станка (длина х ширина х высота), мм.................................................................................3430x2825x3025 Масса станка, кг......................................................................................................................................................13500

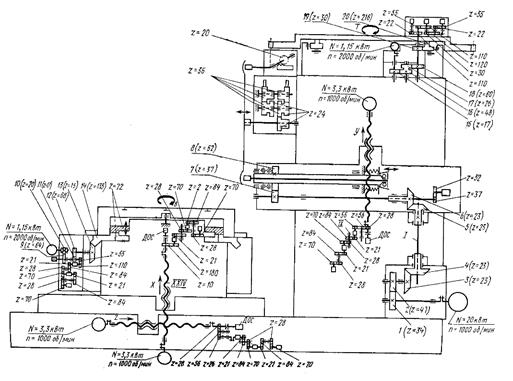

Рис. 4. Кинематическая схема сверлильно-фрезерно-расточного станка с ЧПУ
|
