Конкуруючі точки
Точки, проекції яких хоча б на одну із площин проекцій співпадають (точки, які лежать на одному проеціюючому промені) називають конкуруючими. Так, точка А знаходиться над точкою В (рис. 1.13), а точка D знаходиться перед точкою С (рис. 1.14). Конкуруючі точки застосовують під час визначення видимості непрозорих фігур. Правило конкуруючих точок: - з двох конкуруючих точок у горизонтальній проекції видима та, висота якої більша; - з двох конкуруючих точок у фронтальній проекції видима та, глибина якої більша; - з двох конкуруючих точок у профільній проекції видима та, широта якої більша.
.

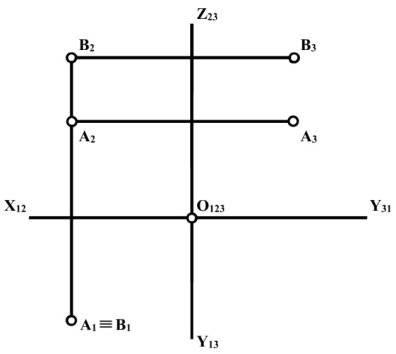

Рис. 1.13 Рис. 1.14
|
