ВЕРТИКАЛЬНАЯ ПЛАНИРОВКА И ВОДООТВОД НА ГОРОДСКИХ УЛИЦАХ

ЗАДАЧИ ВЕРТИКАЛЬНОЙ ПЛАНИРОВКИ ГОРОДСКИХ ТЕРРИТОРИЙ

Вертикальная планировка городских территорий позволяет улучшить рельеф и решить ряд градостроительных, экономичес­ких и инженерно-технических проблем. Основными задачами вер­тикальной планировки являются: обеспечение удобства и безо­пасности для движения пешеходов и транспортных средств; улуч­шение естественного рельефа и создание наиболее благоприят­ных условий для планировочного решения города; максимальное сохранение растительного покрова, необходимого для создания зеленых насаждений; организация стока поверхностных вод; под­готовка осваиваемых территорий для прокладки инженерных ком­муникаций.

Проектирование вертикальной планировки — это часть комп­лексного планировочного решения городских территорий и улич-но-дорожной сети. Вертикальная планировка охватывает всю территорию города, создает высотную опорную сеть, увязывающую между собой взаимное расположение улиц и всех сооружений города. Состав работ по вертикальной планировке застраиваемых территорий определяется характером естественного рельефа, разме­рами города, видом застройки и может существенно различаться в зависимости от величины города.

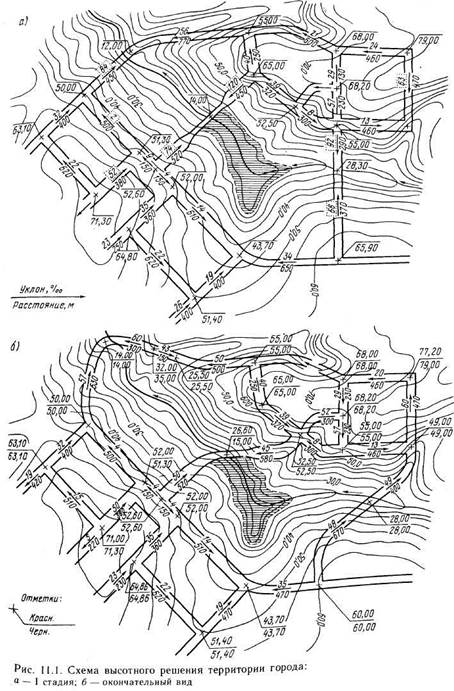

Вертикальная планировка городской территории обычно вы­полняется в несколько этапов. На первом этапе составляют схему вертикальной планировки, задачами которой являются решение общих вопросов высотной увязки и расположения площадей, пере­сечений магистральных улиц, мостов, путепроводов, а также опре­деление основных направлений сброса поверхностных вод и рас­положение водосточных коллекторов (рис. 11.1, а).

На втором этапе схему вертикальной планировки решают уже более детально: составляют схему планировки по осям проездов и схему водоотвода по кварталам (рис. 11.1, б), намечают трассы главных водосточных коллекторов. Эти решения являются основой для разработки проектов инженерной подготовки и оборудования городской территории на более поздних стадиях работы. На схеме вертикальной планировки должны быть указаны проектные и чер­ные отметки пересечений улиц, мостов, путепроводов, а также



величина, направления и протяженность уклонов по осям улиц. Эти данные являются исходным материалом для разработки деталь­ной вертикальной планировки улиц.

Состав работ при разработке вертикальной планировки улиц определяется необходимостью решения главным образом техни-ческих задач (обеспечение водоотвода, создание удобных и без пасных условий движения для пешеходов и автомобилей). Эти работы могут выполняться как в составе общей планировки при освоении новых территорий, так и в виде отдельного проекта при новой прокладке улиц по освоенной или по резервной территории города.

На заключительной стадии проектирования — разработке рабо­чих чертежей, в мельчайших деталях решают все вопросы обес­печения поверхностного водоотвода, высотной увязки отдельных элементов улицы, выдерживания требований к поперечным и про­дольным уклонам, обеспечения эстетических требований, предъяв­ляемых к планово-высотной планировке улиц. На этой стадии ис­пользуют детальные планы улиц в масштабах 1:500 и 1:1000.

Проект вертикальной планировки представляется двумя доку­ментами: вертикальной планировкой улицы в проектных горизон­талях и картограммой земляных перемещаемых масс с проектом организации земляных работ. На плане в горизонталях показывают естественный рельеф в черных горизонталях (при очень малых пе­репадах высот сеткой отмерок с ячейкой не более 50 м) и проектную поверхность в виде красных горизонталей. Решения по водоотводу выражаются в расположении водоприемных колодцев с указанием положения водоприемных решеток, соединительных трубок, коллекторов, смотровых колодцев и расстояний между точками переломов в продольном профиле и уклонов.

При выполнении вертикальной планировки следует стремитьо к тому, чтобы баланс земляных работ с учетом необходимого уплотнения грунта был равен или близок к нулю.
